安装附件定位靴

  1. 提起定位靴簧片(A)的前端，沿着与簧片所刻箭头方向相反的方向拉动簧片。

    附件定位靴的插图

  2. 将附件定位靴(B)置于附件定位靴底座上，确保定位靴的凸出部分与底座上的相应点对齐，然后拧紧四颗螺丝。
  3. 沿箭头方向插入定位靴簧片(A)，确保U形部分与附件定位靴的末端贴合。

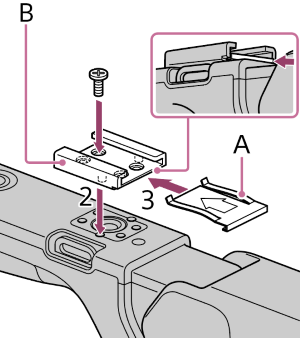

    安装附件定位靴的插图

提示

  • 要移除附件定位靴，请按照步骤1的说明移除定位靴簧片，拧下四颗螺丝，然后移除附件定位靴。
