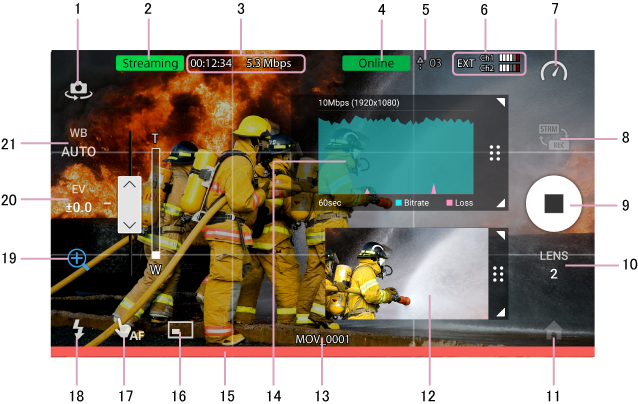

カメラ画面
カメラ画面では、ストリーミングや記録の開始/停止の操作を行います。
接続先にM2 Liveを選択している場合は、記録は行えません。
ご注意
- Android 11以上の場合、カメラ画面表示中は着信音やバイブレーションがOFFになります。
- XperiaでHDMI入力またはUVC/UAC入力を使用する場合は、表示が異なります。（→外部入力カメラ画面）
1 リア・フロントカメラ切り替えボタン
リアカメラとフロントカメラを切り替えます。
ご注意
- 使用しているモバイル端末のフロントカメラが、本アプリケーションで設定可能なフレームレートに対応していない場合（60fpsなど）、フロントカメラへの切り替えはできません。
2 ストリーミング/記録アイコン
（ストリーミング）：ストリーミング中です。
（レコーディング）：記録中です。（接続先にC3 PortalまたはNetwork RX Stationを選択している場合のみ）
3 ストリーミング/記録状態表示
ストリーミング中の場合、経過時間とビットレートを表示します。
記録中の場合、経過時間を表示します。（接続先にC3 PortalまたはNetwork RX Stationを選択している場合のみ）
4 接続状況表示
接続先との接続状況を示します。
Offline：接続していません。
Connecting：自動接続を試みています（自動接続が有効な場合）。
Online：接続しています。
5 アップロード表示
ファイル転送のジョブがジョブリストに登録されているときに、
（アップロード）アイコンと、アップロードが完了していないジョブの数を表示します。
M2 Liveと接続している場合は表示されません。
アップロードアイコンは次のどちらかが表示されます。
 （転送中） |
ファイルを転送中です。 |
 （転送していない） |
オフラインまたはストリーミング中のため、転送を待機中です。 |
6 オーディオレベル
CH1、CH2のオーディオレベルを表示します。外部マイクを接続している場合は、
（外部入力）アイコンが表示されます。
内蔵マイクを使用する場合、モノラル/ステレオの選択およびステレオ時のCH1/CH2の割り当ては機種ごとに固定です。
また、モバイル端末の向きに関わらず、ステレオ時のCH1/CH2の割り当ては固定です。
7 ビットレートグラフ表示切り替えボタン（ストリーミングモードの場合）またはクリップレビュー（記録モードの場合）
ストリーミングモードの場合は、ビットレートグラフ表示のOn/Offを切り替えるボタンを表示します。
記録モードの場合は、直近に記録したクリップを表示します。タップするとプレビュー画面が表示され、クリップを再生できます。
接続先にM2 Liveを選択している場合、クリップレビューは表示されません。
8 ストリーミング/記録切り替えボタン
タップして、ストリーミングモードと記録モードを切り替えます。
接続先にM2 Liveを選択している場合は表示されません。
9 開始/停止ボタン
接続先にC3 PortalまたはNetwork RX Stationを選択している場合
ストリーミングモードの場合は
（ストリーミング）ボタン、記録モードの場合は
（記録）ボタンが表示されます。ストリーミング中および記録中は、ボタンが
（停止）ボタンに変わります。
ストリーミングモードの場合は、接続先にストリーミングの開始/停止を要求します。開始可能な場合は、帯域推定を行い、ストリーミングを開始します。ストリーミングの開始/停止は、接続先のUIで行うこともできます。
記録モードの場合は、記録を開始/停止します。
ご注意
- 設定画面で［ストリーミング開始/停止ボタンを有効にする］をオフにした場合は、このボタンはグレーになり、ストリーミングの開始/停止ができません。その場合は、接続先のUIからストリーミングの開始/停止を行ってください。
- 記録モードの場合、記録停止後すぐ記録を開始しようとすると、まれにエンコーダーエラーが発生して記録を開始できないことがあります。このときは、記録停止後数秒程度たってから記録を開始することをお勧めします。
接続先にM2 Liveを選択している場合
（ストリーミング）ボタンをタップすると、接続先にストリーミングの開始を要求します。ストリーミング中は、ボタンが（停止）ボタンに変わります。（停止）ボタンをタップすると、ストリーミングの停止を要求します。
M2 Liveからのストリーミング開始/停止はできません。
10 レンズ切り替えボタン
マルチレンズのモバイル端末で、使用するレンズを切り替えます。
レンズ番号は、焦点距離が小さい順に1から割り当てられます。
ご注意
- 動作確認済みモバイル端末以外でのレンズ切り替え動作は保証されません。
11 ホームボタン
接続先にC3 PortalまたはNetwork RX Stationを選択している場合
ブラウザ画面、ジョブリスト画面、または設定画面を表示します。画面下のアイコンで画面を切り替えることができます。
接続先にM2 Liveを選択している場合
リターン画面または設定画面を表示します。画面下のアイコンで画面を切り替えることができます。
12 プログラム出力映像
M2 Liveとの接続中でプログラム出力映像表示切り替えボタンをOnにしたときにプログラム出力（PGM OUT）映像を表示します。
映像のみ表示され、音声の出力、オーディオレベルメーターの表示はできません。
Android端末の場合、カメラ画面ではプログラム出力映像を表示できません。
A：ドラッグして、映像の大きさを変更します。
B：ドラッグして、映像を移動します。
13 記録ファイル名
記録モードの場合に、記録中または次に記録するファイル名を表示します。
接続先にM2 Liveを選択している場合は表示されません。
状況に応じて、次のメッセージが表示されます。
| Clips full | クリップ数が、記録可能な上限（1000）に達しました。 |
| Storage full | モバイル端末のストレージ残量が不足しています。 |
| Storage near full | モバイル端末のストレージ残量が残り少なくなっています。 |
14 ビットレートグラフ
ストリーミングモードでビットレートグラフ表示切り替えボタンをOnにしたときに、直近60秒間のビットレートをグラフ表示します。
A：受信側で設定しているストリーミングビットレートと解像度を表示します。
B：ドラッグして、グラフの大きさを変更します。
C：ドラッグして、グラフを移動します。
15 タリー
接続先にM2 Liveを選択していて、接続状況が「Online」のときにタリーが点灯します。M2 Liveでプログラム出力またはプレビュー出力に設定されている映像の下にタリーが点灯します。
赤色：プログラム出力中
緑色：プレビュー出力中
タリーの詳細については、「タリーについて」をご覧ください。
16 プログラム出力映像表示切り替えボタン
M2 Liveとの接続時に、プログラム出力映像の表示On/Offを切り替えます。
Android端末の場合は表示されません。
17 AF切り替え
AF（オートフォーカス）とタッチAFを切り替えます。タッチAFの場合は、画面をタッチした個所にフォーカスを合わせます。
18 フラッシュボタン
フラッシュのON/OFFを切り替えます。
19 ズームボタン
タップすると、スライダーが表示されます。スライダーを使って、画面をズームします。
20 露出補正
タップすると、スライダーが表示されます。スライダーを使って、露出を補正します。
21 ホワイトバランス
ホワイトバランスを調整します。
iOS端末ではスライダーを使ってホワイトバランスを調整します。
Android端末ではプリセットとして用意されたホワイトバランスを選択します。
