Части и элементы управления

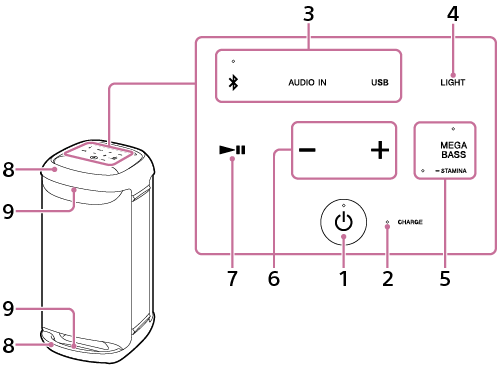

Иллюстрация беспроводного динамика при просмотре спереди: сверху расположены компоненты, включая сенсорные кнопки и кнопку питания. Подробное расположение компонентов следующее: слева в верхнем ряду на верхней поверхности расположены компоненты, обозначенные номерами 3 и 4. Слева в среднем рядку наверху, компоненты, обозначенные номерами 7, 6 и 5. В середине нижнего ряда на верхней поверхности расположен компонент, обозначенный номером 1; справа от него расположен компонент, обозначенный номером 2. В верхней и нижней части впереди расположены компоненты за номерами 8 и 9.

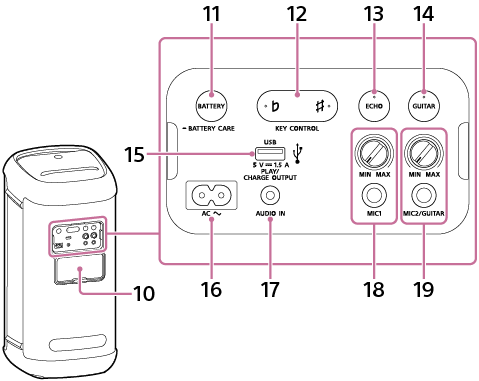

Иллюстрация беспроводного динамика при просмотре сзади: в середине задней поверхности расположен компонент, обозначенный номером 10; за ним расположены компоненты, включая кнопки и гнезда. Подробное расположение за компонентом, указанным номером 10, следующее: слева в верхнем ряду расположены компоненты, указанные номерами 11, 12, 13 и 14. Слева в нижнем ряду расположены компоненты, обозначенные номерами 16, 17, 18 и 19. Компонент, обозначенный номером 15, расположен выше номера, указанного номером 17.

  1. Кнопка (питание) с индикатором

  2. Индикатор CHARGE

  3. Прямые функциональные клавиши

    • (BLUETOOTH) с индикатором

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS с индикатором/STAMINA с индикатором

  6. –/+ (громкость)

  7. (воспроизведение)*

  8. Ручки

  9. Подсветка

  10. Крышка

  11. Кнопка BATTERY/кнопкаBATTERY CARE

  12. Кнопка KEY CONTROL (плоский) с индикатором/кнопка (резкий) с индикатором

  13. Кнопка ECHO с индикатором

  14. Кнопка GUITAR с индикатором

  15. Порт PLAY/CHARGE OUTPUT (только с выходом питания постоянного тока) (USB)

  16. Гнездо ввода AC

  17. Гнездо AUDIO IN (Φ 3,5 мм)

  18. Ручка регулировки уровня MIC (MIN/MAX)

    Гнездо MIC1 (Φ 6,3 мм)

  19. Ручка регулировки уровня MIC и GUITAR (MIN/MAX)

    Гнездо MIC2/GUITAR (Φ 6,3 мм)

* Касаясь и удерживая (воспроизведение) на динамике в течение примерно 5 секунд, позвольте динамику воспроизводить музыкальную дорожку, сохраненную для демонстрации. Чтобы отключить данную функцию, коснитесь (воспроизведение) на динамике еще раз.

Примечание

  • Порт и гнезда на динамике не являются водонепроницаемыми. Не используйте динамик в местах, где на динамик могут попасть брызги воды. По окончании использования динамика обязательно надежно закройте крышку.
