Peças e controlos

Ilustração do altifalante, vista de frente. Na superfície superior do altifalante, os elementos 1, 2, 3 e 4 estão dispostos lado a lado. O 5 está localizado abaixo do 1. Na superfície frontal do altifalante, está equipado o n.º 7 e o n.º 6 encontra-se no canto superior esquerdo dessa superfície. Nas secções superior e inferior do altifalante, existem 8 em cada uma das superfícies esquerda e direita.

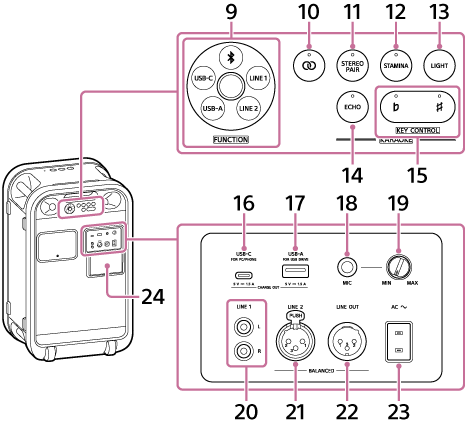

Ilustração do altifalante, vista a partir da parte traseira do mesmo. Na parte central superior da superfície traseira da coluna, encontram-se dispostos, em ordem, um botão rotativo e vários botões. A localização dos comandos é a seguinte. O 9 está na posição mais à esquerda. À direita do 9, os botões estão dispostos em duas filas. Na linha superior, os números 10, 11, 12 e 13 estão localizados, a partir da esquerda. Na linha inferior, os números 14 e 15 encontram-se a partir da esquerda. Na secção central direita da superfície traseira da coluna, encontra-se o n.º 24. Na parte de trás do 24, as portas, as tomadas e um botão estão dispostos em duas filas. Na linha superior, os números 16, 17, 18 e 19 estão localizados, a partir da esquerda. Na linha inferior, os números 20, 21, 22 e 23 estão localizados, a partir da esquerda.

  1. botão de ligar/desligar com indicador

  2. Botão BLUETOOTH com indicador

  3. botão de reprodução

    Existe um ponto tátil no botão de reprodução do altifalante. Utilize este ponto como orientação para trabalhar com o botão.

  4. Orifício de captação do microfone

    Não coloque nenhum objeto neste orifício.

  5. Indicador CHARGE

  6. ULT botão com botão de regulação de volume

    Quando mantém premido o botão ULT no altifalante durante cerca de 2 segundos, o altifalante reproduz uma determinada faixa musical. Esta faixa musical está aqui apenas para fins de demonstração. Para desativar esta funcionalidade, prima o botão ULT mais uma vez durante cerca de 2 segundos ou prima o botão de reprodução.

  7. Luz

  8. Pegas

  9. FUNCTION mostrador

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Botão «Party Chain» com indicador

  11. Botão STEREO PAIR com indicador

  12. Botão STAMINA com indicador

  13. Botão LIGHT

  14. Botão ECHO com indicador

  15. KEY CONTROL botões e indicadores

    botão plano com indicador

    botão «sharp» com indicador

  16. USB-C porta (USB Type-C®)

    Podes reproduzir música a partir do teu computador ou smartphone. Esta porta também permite fornecer alimentação a outro dispositivo.

  17. USB-A porta

    Pode reproduzir música a partir do seu dispositivo USB. Esta porta também permite fornecer alimentação a outro dispositivo.

  18. Tomada MIC (Φ 6,3 mm)

  19. MIC botão de nível

    O volume do microfone é reduzido ao mínimo quando este botão no altifalante é rodado para a posição MIN.

    O volume do microfone atinge o máximo quando este botão no altifalante é rodado para a posição MAX.

  20. Tomada LINE 1

    Ligue um cabo RCA disponível no mercado à tomada LINE 1 do altifalante.

  21. Tomada LINE 2

    Ligue um cabo XLR disponível no mercado à tomada LINE 2 do altifalante.

  22. Tomada LINE OUT

    Ligue esta tomada à tomada LINE 2 de outro altifalante utilizando um cabo XLR disponível no mercado.

  23. AC tomada de entrada

  24. Tampa


Nota

  • As portas e as tomadas do altifalante não foram concebidas para serem resistentes à água. Não utilize o altifalante em locais onde possa ser salpicado com água. Quando terminar de utilizar o altifalante, certifique-se de que fecha a tampa firmemente.
