投影距离和镜头移位范围
投影距离
投影距离（L）是指镜头前部（图中所示B）与投影面（图中所示A）之间的距离。
L：投影距离
镜头移位范围
镜头移位范围用百分比（%）表示镜头从投影图像的中心（图中所示B）起可以移位的距离。当图中所示点D（从镜头中心（图中所示C）起始的直线与投影面（图中所示A）直角交叉的点）与投影图像的中心（B）对齐时，镜头移位范围被当作0%，投影图像的总宽度或总高度被当作是100%。
侧视图
VS：垂直镜头移位范围

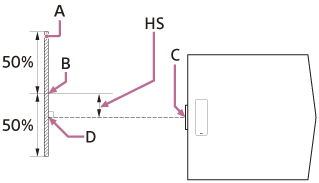

顶视图
HS：水平镜头移位范围
镜头移位范围
A：投影面
C：镜头中心
阴影区域：镜头移位范围
VS+：垂直镜头移位范围（向上）[%]
VS−：垂直镜头移位范围（向下）[%]
HS+：水平镜头移位范围（向右）[%]
HS–：水平镜头移位范围（向左）[%]
