部件和控件（主机）（VPL-XW5000）

正面/右侧/顶部

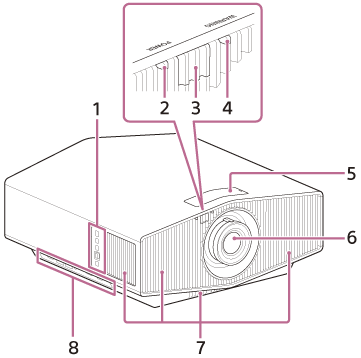

投影机前侧/右侧/顶部的插图

  1. 控制面板
  2. POWER指示灯
  3. 遥控探测器
  4. WARNING指示灯
  5. 镜头移位拨盘
  6. 投影镜头
  7. 通风孔（进气）
  8. 端子


注意

  • 如果在本机投影时通过投影镜头观看，光线可能会损伤您的眼睛。在儿童周围使用本机时要特别小心。
  • 指示灯名称和外观可能与投影机上指示灯的名称和外观不同，具体取决于您的销售区域、型号、购买时间等。

控制面板和端子

控制面板

投影机控制面板的插图

  1. / （电源）按钮
  2. INPUT按钮
  3. MENU按钮
  4. / / / （上/下/左/右）/ENTER（回车）按钮
  5. LENS按钮


提示

  • 主机控制面板上的按钮与遥控器上的按钮功能相同。

端子

投影机端子的插图

  1. LAN端子
  2. HDMI 1/HDMI 2端子
  3. TRIGGER端子
  4. IR IN端子
    输入信号控制投影机。当连接到此端子时，遥控探测器不能与遥控器一起使用。
  5. REMOTE端子
    连接到控制系统，如用于远程控制的电脑。
  6. USB端子
    用于软件更新的端子。

背面/左侧

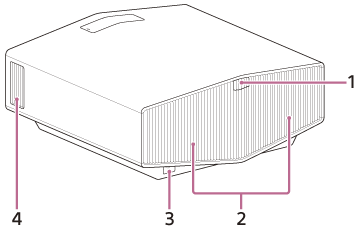

投影机后部/左侧的插图

  1. 遥控探测器
  2. 通风孔（排气）
  3. AC IN插口
  4. 通风孔（进气）

底部

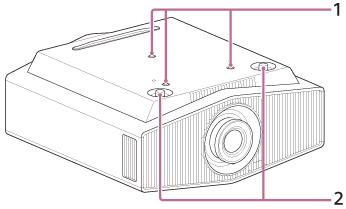

投影机底部的插图

  1. 投影机悬挂支撑连接孔
  2. 前撑脚（可调整）
