调整投影图像的位置（VPL-XW5000）
提示
- 聚焦调整
高亮度投影机的投影镜头受到来自光源的光的热影响。因此，刚打开电源后聚焦不稳定。为了更精确地调整聚焦，建议在投影机打开后30分钟或更长时间后，以及在透镜调整窗口（测试图案）显示2分钟或更长时间后调整聚焦。
注意
- 视投影机的安装位置而定，可能无法使用遥控器对其进行控制。在此情况下，请将遥控器指向投影机上的遥控探测器或屏幕。
- 调整图像位置时，请勿触摸镜头。当镜头伸缩时，您的手指可能会被夹到。
- 将本机安装在天花板上并打开移位拨盘盖时，盖子可能会掉落。开关盖子和操作拨盘时请小心。
- 请注意，如果本机向上或向下倾斜，投影图像将呈梯形失真。
- 旋转前撑脚（可调整）时，小心不要夹住手指。
-
按下控制面板上的LENS按钮或遥控器上的PATTERN按钮，显示用于执行调整的测试信号。
-
推动本机顶部的盖子将其打开，然后移动两个镜头移位拨盘调整图像位置。
A：调整垂直位置
B：调整水平位置
调整图像位置后，将盖子装回原位。
-
使用变焦杆调整图像大小。
A：变焦杆
-
使用对焦环调整对焦。
A：对焦环

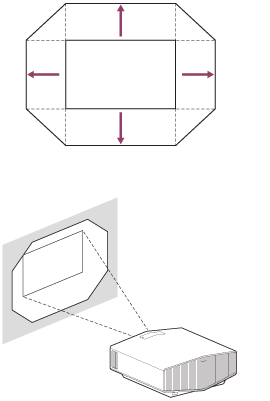

投影图像移动范围
只能在下图所示的八角形区域内移动投影图像。可移动范围取决于镜头或投影图像的纵横比。
调整安装表面的倾斜度
如果将本机安装在不平整的表面上，请使用前撑脚（可调整）（A）保持本机水平。
镜头调整窗口（测试图案）
虚线显示每个纵横比的视角。
