Lado traseiro

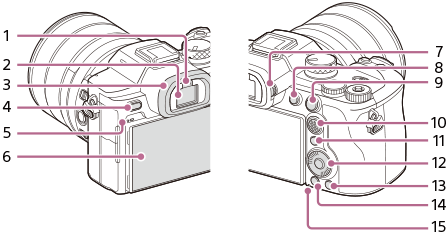

Esta é uma ilustração do lado traseiro da câmara. O lado com o monitor é considerado o lado traseiro da câmara. O monitor, número 6, encontra-se no centro do lado traseiro. Por cima do monitor, encontram-se as peças número 1, 2, 3 e 7. As peças número 4 e 5 estão localizadas por cima do monitor, à esquerda. Os botões número 8 e 9 estão localizados por cima do monitor, à direita. Os botões, etc. numerados de 10 a 15 estão localizados no lado direito do monitor.

  1. Sensor dos olhos
  2. Visor
  3. Ocular
  4. Botão MENU
  5. Altifalante
  6. Monitor (Para operação tátil: Painel tátil/Consola tátil)

    Pode ajustar o monitor para um ângulo facilmente visualizável e fotografar de qualquer posição. Para mais detalhes, consulte “Ajustar o ângulo do monitor”.

    • Pode não ser capaz de ajustar o ângulo do monitor dependendo do tipo de tripé que usar. Nesse caso, desaperte o parafuso do tripé uma vez para ajustar o ângulo do monitor.
    • Não aplique força excessiva quando abrir, fechar ou rodar o monitor. Ao fazê-lo pode provocar um mau funcionamento.
  7. Seletor de ajuste de dioptria

    Ajuste o seletor de ajuste de dioptria de acordo com a sua visão até a visualização aparecer claramente no visor.

  8. Botão MOVIE (Filme)
  9. Para fotografia: Botão AF-ON (AF ligado)
    Para visualização: Botão (Ampliar)
  10. Multisseletor
  11. Botão Fn (Função)
  12. Seletor de controlo
  13. Para fotografia: Botão C3 (Botão Personaliz. 3)
    Para visualização: Botão (Apagar)
  14. Botão (Reprodução)
  15. Luz de acesso

Ajustar o ângulo do monitor

  • Quando segurar a câmara na posição elevada ou baixa, puxe o monitor para si para ajustar o ângulo.

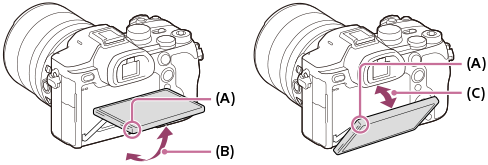

Ilustração que mostra como o visor pode ser rodado

(A): onde colocar os dedos

(B): aprox. 78° da superfície traseira da câmara

(C): aprox. 48° da superfície traseira da câmara
