Composants de la fenêtre

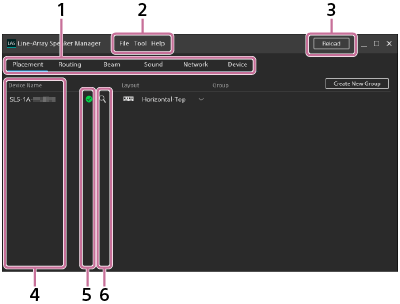

La fenêtre de l’application LineArray Speaker Manager. La barre de menus avec les touches File, Tool, et Help (indiqués par le numéro 2) est située près du milieu supérieur de la fenêtre tandis que le bouton Reload (indiqué par le numéro 3) est situé près du coin supérieur droit de la fenêtre. 6 onglets de configuration sont situés sous la barre de menus (indiqués par le numéro 1). Sous la partie du milieu de la fenêtre s’affichent un ou plusieurs noms de dispositifs (indiqués par le numéro 4), un ou plusieurs témoins d’état (indiqués par le numéro 5) et un ou plusieurs indicateurs d’identification (indiqués par le numéro 6).

  1. Onglets de configuration

    Les onglets ci-dessous sont disponibles. Sélectionnez l’onglet de l’élément de configuration de votre choix.

    • Placement : pour indiquer l’emplacement de l’enceinte SLS-1A.

    • Routing : pour afficher ou modifier la source d’entrée.

    • Beam : pour effectuer la configuration du contrôle du faisceau.

    • Sound : pour configurer l’égaliseur et les autres périphériques.

    • Network : pour afficher l’adresse MAC ou IP du périphérique Dante ou de l’enceinte SLS-1A raccordée.

    • Device : pour afficher l’état de la connexion de l’enceinte SLS-1A, mettre à jour le logiciel du système de l’enceinte ou redémarrer l’enceinte.

  2. Barre de menus

    Les éléments de menu ci-dessous sont disponibles.

  3. Reload

    La fenêtre « Device Detection » s’affiche et les informations relatives aux enceintes SLS-1A et aux autres périphériques raccordés au réseau s’actualisent.

    Assurez-vous que l’enceinte SLS-1A et les autres périphériques raccordés sont détectés, puis cliquez sur [OK].

  4. Device Name

    Les noms de périphérique des enceintes SLS-1A raccordées sont répertoriés. Par défaut, chaque nom de périphérique s’affiche au format : « SLS-1A - '6 derniers chiffres de l’adresse MAC Dante' ».

    Pour modifier le nom de périphérique d’une enceinte SLS-1A, cliquez deux fois sur le nom de périphérique.

    Le nom de périphérique peut compter jusqu’à 31 caractères, y compris des lettres alphabétiques, des chiffres et des traits d’union (-).

    Note

    • Les traits d’union ne peuvent pas être le premier ou le dernier caractère.

    • Les lettres alphabétiques ne respectent pas la casse.

    • Les caractères Unicode et non alphabétiques ne sont pas pris en charge.

    • Aucun nom ne peut porter le même nom de périphérique que ceux répertoriés sous « Device Name ».

  5. Témoin d’état

    L’état d’une enceinte SLS-1A individuelle est indiqué par la couleur du témoin d’état.

    Témoin d’état vert : indique que l’état de l’enceinte est normal.

  6. Indicateur d’identification

    Lorsque vous cliquez sur (identification), le témoin STATUS à l’arrière de l’enceinte SLS-1A correspondante clignote en vert pendant un certain temps à des fins d’identification.

Remarques sur l’utilisation de l’application Line-Array Speaker Manager

  • Une fois que vous modifiez les informations de périphérique des enceintes SLS-1A avec « Dante Controller », cliquez sur [Reload] pour obtenir les dernières informations de périphérique.

  • N’utilisez pas simultanément l’application Line-Array Speaker Manager et « Dante Controller » pour la configuration d’enceinte.

  • N’utilisez pas simultanément l’application Line-Array Speaker Manager sur plusieurs ordinateurs raccordés sur le même réseau.

  • L’application Line-Array Speaker Manager n’est pas compatible avec « Dante Domain Manager ». N’indiquez pas un nom de domaine « SLS-1A » avec « Dante Domain Manager ».
