Line-Array Speaker Manager

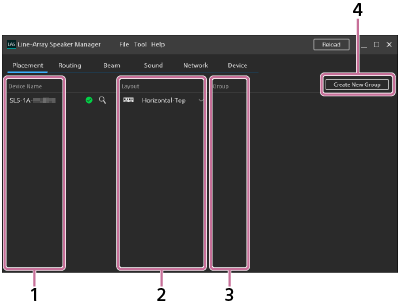

Device Name

Les noms des enceintes SLS-1A pour lesquelles les paramètres d’emplacement peuvent être indiqués ou modifiés sont répertoriés.

Une modification apportée avec l’application Line-Array Speaker Manager au nom de périphérique de l’enceinte SLS-1A spécifiée comme périphérique d’entrée peut ne pas être indiquée dans la source d’entrée sous « Subscription » de l’onglet [Routing]. Dans ce cas, modifiez à nouveau la source d’entrée sous l’onglet [Routing].

Layout

Sélectionnez l’une des options de disposition (orientation et emplacement) suivantes dans la liste déroulante d’une enceinte SLS-1A individuelle.

• Horizontal-Top :



  Pour placer l’enceinte SLS-1A avec ses évents Bass reflex () dirigés vers le bas (emplacement de l’enceinte SLS-1A au-dessus d’un écran)

• Horizontal-Bottom :



  Pour placer l’enceinte SLS-1A avec ses évents Bass reflex dirigés vers le haut (emplacement de l’enceinte SLS-1A sous un écran)

• Vertical-Left :



  Pour placer l’enceinte SLS-1A avec ses évents Bass reflex dirigés vers la droite (emplacement de l’enceinte SLS-1A à gauche d’un écran)

• Vertical-Right :



  Pour placer l’enceinte SLS-1A avec ses évents Bass reflex dirigés vers la gauche (emplacement de l’enceinte SLS-1A à droite d’un écran)

Group

Vous pouvez modifier l’affectation de la configuration du groupe ou dissocier le groupe.

• Pour ouvrir la fenêtre « Group Settings », cliquez sur (group).

• Pour dissocier le groupe, cliquez sur (ungroup).

Create New Group

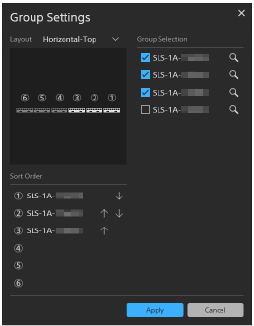

Vous pouvez créer un groupe. Dans la fenêtre « Group Settings », indiquez l’orientation et la séquence des enceintes SLS-1A adjacentes.

• Group Selection : cochez la case de chaque enceinte SLS-1A à inclure dans le groupe. Un groupe peut compter jusqu’à 6 enceintes.

• Layout : sélectionnez une option de disposition (orientation et emplacement) du groupe dans la liste déroulante.

• Sort Order : vous pouvez modifier la séquence d’enceintes SLS-1A.
