Raccordement d’un système d’enceintes 5.1 canaux avec une connexion de bi-amplificateur
Vous pouvez améliorer la qualité sonore des enceintes avant en raccordant différents amplificateurs à une enceinte d’aigus et une enceinte de graves à l’aide d’une connexion de bi-amplificateur.
Si vous n’utilisez pas d’enceintes arrière surround ni d’enceintes avant hautes, vous pouvez raccorder les enceintes avant aux bornes SPEAKERS SURROUND BACK/BI-AMP/FRONT HIGH/FRONT B à l’aide d’une connexion de bi-amplificateur. Raccordez chaque enceinte comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner, reportez-vous à « Méthode de connexion des câbles des enceintes ».
Connexion des enceintes avant avec une connexion de bi-amplificateur
Raccordez les prises du côté Lo (ou Hi) des enceintes avant sur les bornes SPEAKERS FRONT A, et raccordez les prises du côté Hi (ou Lo) des enceintes avant sur les bornes SPEAKERS SURROUND BACK/BI-AMP/FRONT HIGH/FRONT B.
Assurez-vous que les raccords métalliques Hi/Lo fixés sur les enceintes ont été retirés de celles-ci pour éviter tout dysfonctionnement de l’ampli-tuner.
Câble d’enceinte (non fourni)

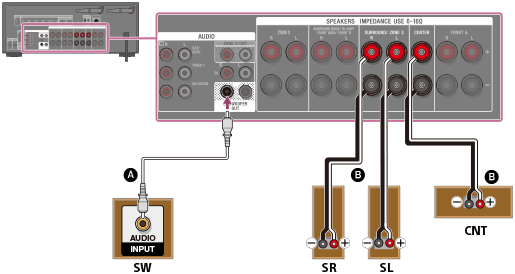

Connexion d’autres enceintes que les enceintes avant
Câble audio mono (non fourni)
Câble d’enceinte (non fourni)
Après avoir effectué la connexion de bi-amplificateur, réglez [Surround Back Speaker Assign] sur [Bi-Amp] dans le menu [Speaker Settings].
Note
- Après avoir installé et raccordé vos enceintes, assurez-vous de sélectionner le modèle d’enceintes souhaité à l’aide de [Speaker Pattern] dans le menu [Speaker Settings].
- Vous pouvez régler seulement [Surround Back Speaker Assign] si le modèle d’enceinte est réglé sur un paramètre qui ne possède pas d’enceinte surround arrière et avant haute.
