Raccordement d’un téléviseur
Raccordez un téléviseur à la prise HDMI OUT ou MONITOR OUT. Vous pouvez utiliser cet ampli-tuner à l’aide du menu affiché sur l’écran du téléviseur lorsque vous raccordez le téléviseur à la prise HDMI OUT.
Veillez à débrancher le cordon d’alimentation secteur avant de brancher les câbles.
Raccordement d’un téléviseur incompatible avec la fonction Audio Return Channel (ARC) via une connexion HDMI
Les lignes continues représentent les connexions recommandées et les lignes en pointillés représentent les connexions alternatives des signaux audio. Il n’est pas nécessaire de brancher tous les câbles. Une connexion HDMI est requise pour les signaux audio/vidéo.
Câble optique numérique (non fourni)
Câble audio (non fourni)
Câble HDMI (non fourni)
Note
- Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony. Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec Ethernet prenant en charge 18 Gbits/s est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.

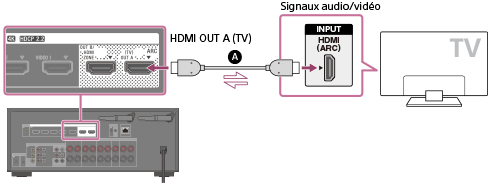

Raccordement d’un téléviseur compatible avec la fonction Audio Return Channel (ARC) via une connexion HDMI
Avec un seul câble de connexion HDMI, vous pouvez écouter le son du téléviseur des enceintes raccordées à l’ampli-tuner bien que ce dernier envoie le son et la vidéo vers le téléviseur.
Câble HDMI (non fourni)
Note
- Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony. Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec Ethernet prenant en charge 18 Gbits/s est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.
- Pour cette connexion, vous devez activer la fonction Control for HDMI. Appuyez sur HOME pour afficher le menu principal, sélectionnez [Setup] - [HDMI Settings], et réglez [Control for HDMI] sur [On].
Astuce
- Si la prise HDMI du téléviseur (étiquetée « ARC ») est déjà raccordée à un autre appareil, débranchez l’appareil et raccordez l’ampli-tuner.

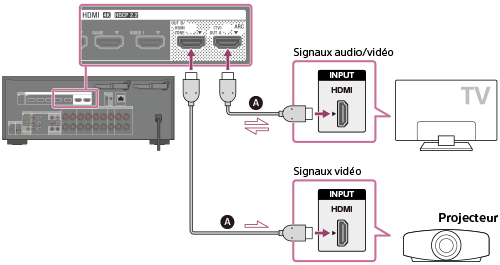

Raccordement d’un téléviseur et d’un projecteur
Câble HDMI (non fourni)
Note
- Sony vous recommande d’utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony. Veillez à utiliser un câble HDMI haute vitesse avec Ethernet. Un câble HDMI haute vitesse avec Ethernet prenant en charge 18 Gbits/s est requis pour 4K/60p 4:4:4, 4:2:2, et 4K/60p 4:2:0 10 bits, etc.
- Pour utiliser cette connexion, sélectionnez [Setup] - [HDMI Settings], et réglez [HDMI Out B Mode] sur [Main].

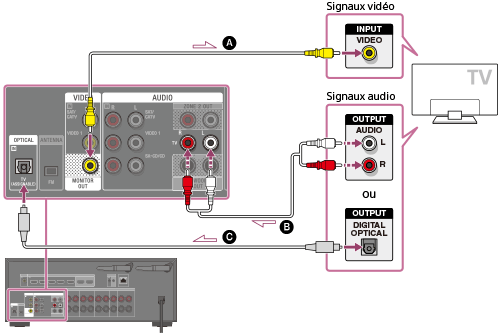

Raccordement d’un téléviseur sans prises HDMI
Les lignes continues représentent les connexions recommandées et les lignes en pointillés représentent les connexions alternatives des signaux audio. Il n’est pas nécessaire de brancher tous les câbles.
Câble vidéo (non fourni)
Câble audio (non fourni)
Câble optique numérique (non fourni)
Note
- Raccordez un téléviseur ou un projecteur à la prise HDMI OUT A (TV), HDMI OUT B/HDMI ZONE ou MONITOR OUT de l’ampli-tuner.
- Selon l’état de la connexion entre le téléviseur et l’antenne, il est possible que l’image du téléviseur soit déformée. Le cas échéant, éloignez l’antenne de l’ampli-tuner.
Astuce
- Lors du raccordement d’un téléviseur à l’ampli-tuner via les prises TV IN de l’ampli-tuner, réglez la sortie du son du téléviseur sur « Fixed » si vous pouvez commuter entre « Fixed » et « Variable ».
