Raccordement d’appareils à l’aide des prises différentes des prises HDMI

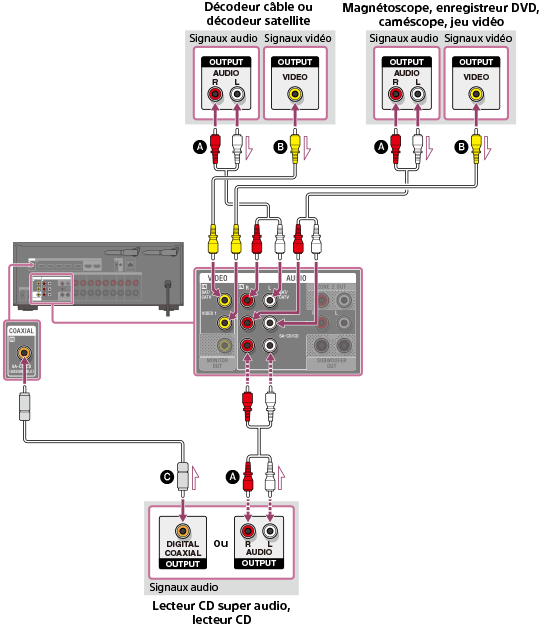

Raccordez les appareils à l’ampli-tuner, comme illustré ci-dessous.
Les lignes continues représentent les connexions recommandées et les lignes en pointillés représentent les connexions alternatives. Il n’est pas nécessaire de brancher tous les câbles.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Câble audio (non fourni)
Câble vidéo (non fourni)
Câble numérique coaxial (non fourni)
Astuce
- Vous pouvez renommer chaque entrée de telle manière que le nom puisse apparaître sur le panneau d’affichage de l’ampli-tuner. Pour des informations détaillées, reportez-vous à « Modification du nom de chacune des entrées (Name) ».
- La qualité de l’image dépend de la prise de connexion. Nous vous recommandons de raccorder vos appareils via une connexion HDMI s’ils disposent de prises HDMI.
