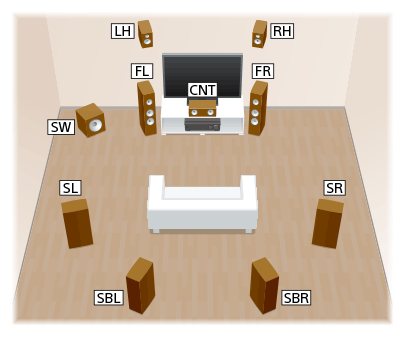

| Abréviations utilisées dans les illustrations |
Nom d’enceinte |
Fonctions |
| FL |
Enceinte avant gauche |
Reproduit les sons stéréo à partir des canaux avant droit/gauche. |
| FR |
Enceinte avant droite |
| CNT |
Enceinte centrale |
Reproduit les sons vocaux à partir du canal central. |
| SL |
Enceinte surround gauche |
Reproduit les sons à partir des canaux surround gauche/droit. |
| SR |
Enceinte surround droite |
| SBL |
Enceinte surround arrière gauche |
Reproduit les sons à partir des canaux surround arrière gauche/droit. |
| SBR |
Enceinte surround arrière droite |
| SB |
Enceinte surround arrière |
Reproduit les sons à partir du canal surround arrière. |
| SW |
Caisson de graves |
Reproduit les sons du canal LFE (Low Frequency Effect - effet basse fréquence) et renforce les sections graves des autres canaux. |
| LH |
Enceinte avant haute gauche |
Reproduit les effets sonores verticaux à partir des canaux avant droits/gauches hauts. |
| RH |
Enceinte avant haute droite |
| Z2L |
Enceinte gauche pour la zone 2 |
Reproduit les sons vers un autre emplacement (« Zone 2 »). |
| Z2R |
Enceinte droite pour la zone 2 |
| Z3L |
Enceinte gauche pour la zone 3 |
Reproduit les sons vers un autre emplacement (« Zone 3 »). |
| Z3R |
Enceinte droite pour la zone 3 |
