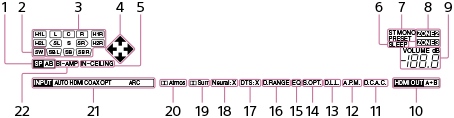

Indicadores en el panel de visualización
- Indicador del sistema de altavoces
-
SW
Se ilumina cuando se conecta uno o varios altavoces potenciadores de graves y la señal de audio se emite desde las tomas PRE OUT SUBWOOFER.
- Indicador de canal de reproducción
Indica el altavoz que está designado para el sonido de salida. Muestra cómo el receptor mezcla el sonido de origen, en base a la configuración de altavoces.
L
Delantero izquierdo
R
Delantero derecho
C
Central
SL
Envolvente izquierdo
SR
Envolvente derecho
SBL
Envolvente trasero izquierdo
SBR
Envolvente trasero derecho
H1L
De altura1 izquierdo
H1R
De altura1 derecho
H2L (solo para STR-ZA3100ES/STR-ZA2100ES)
De altura2 izquierdo
H2R (solo para STR-ZA3100ES/STR-ZA2100ES)
De altura2 derecho
-
/
/
/
Indica la operación actualmente disponible en el panel de visualización utilizando
/// en el mando a distancia. -
IN-CEILING
Se enciende al activar el modo de altavoz de techo.
-
SLEEP
Se enciende al activar el temporizador de suspensión.
-
Indicador de sintonización
Se enciende cuando el receptor sintoniza una estación de radio.
ST
El receptor sintoniza una emisión estéreo.
MONO
El modo de recepción FM está ajustado al modo monofónico.
PRESET
El modo de sintonización está ajustado en el modo programado.
-
ZONE2, ZONE3
El indicador aplicable se ilumina mientras [Zone2 Power] o [Zone3 Power] está ajustado a [On].
-
VOLUME
Muestra el volumen actual.
-
HDMI OUT A+B
Muestra la salida seleccionada con HDMI OUT en el panel delantero o HDMI OUTPUT en el mando a distancia. Se desactiva cuando se selecciona [HDMI OUT OFF].
-
D.C.A.C.
Se ilumina cuando se aplican los resultados de la medición de la función Auto Calibration.
-
A.P.M.
Se enciende al activar la función A.P.M. (Automatic Phase Matching). Solo puede ajustar la función A.P.M. en la función D.C.A.C. (Digital Cinema Auto Calibration).
-
D.L.L.
Se enciende al activar la función Digital Legato Linear (D.L.L.).
-
S.OPT.
Se enciende al activar la función Sound Optimizer.
-
EQ
Se enciende al activar el ecualizador.
-
D.RANGE
Se enciende al activar la compresión de rango dinámico.
-
DTS:X
Se ilumina cuando la decodificación DTS:X está activada.
-
Neural:X
Se ilumina cuando la decodificación DTS Neural:X está activada.
-
Surr
Se ilumina cuando la decodificación Dolby Surround está activada.
-
Atmos
Se ilumina cuando la decodificación Dolby Atmos está activada.
- Indicador de entrada
Se enciende para indicar la entrada actual.
AUTO
[Input Mode] está ajustado a [Auto].
HDMI
El receptor reconoce los dispositivos conectados mediante una toma HDMI IN.
COAX
Las señales digitales se ingresan a través de la toma COAXIAL.
OPT
Las señales digitales se ingresan a través de la toma OPTICAL.
ARC
Está seleccionada la entrada del televisor y se detectan señales de eARC o ARC.
-
BI-AMP
Se ilumina cuando [SB Speaker Assign] en el menú [Speaker Setup] está ajustado en [Bi-Amp] para utilizar una conexión doblemente amplificada.
