Cómo conectar otro amplificador en la zona 2/3
Puede disfrutar de imagen y sonido desde un dispositivo conectado al receptor en una zona que no sea la zona principal. Por ejemplo, puede ver un DVD en la zona principal y escuchar un CD en la Zona 2.
Conexión de otro amplificador utilizando las tomas VIDEO OUT ZONE 2 y ZONE 2 AUDIO OUT
Monitor del televisor
Altavoces
Otro amplificador/receptor
Cable de video (no incluido)
Cable de audio (no incluido)
Nota
- La toma VIDEO OUT ZONE2 puede emitir la señal de video que entra por las tomas VIDEO IN.
- Al emitir señales de audio coaxiales/ópticas, ajuste la salida de audio en PCM en el dispositivo conectado. Para obtener más detalles, consulte el manual de instrucciones del dispositivo conectado.

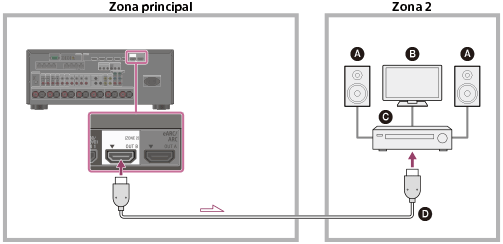

Conexión de otro amplificador o televisor en la zona 2 (con conexión HDMI)
Las señales de entrada de audio/video HDMI, señales de entrada de audio coaxiales/ópticas se emiten a la zona 2 utilizando la toma HDMI OUT B (ZONE 2) del receptor.
Altavoces
Televisor
Otro amplificador/receptor
Cable HDMI (no incluido)
Nota
- La siguiente configuración es necesaria para esta conexión.
- Ajuste [HDMI Out B Mode] en el menú [HDMI Setup] a [Zone2]
- Ajuste [Zone2 Audio Out] en el menú [HDMI Setup] a [Zone2 AMP]
- Al emitir señales de audio coaxiales/ópticas, ajuste la salida de audio en PCM en el dispositivo conectado. Para obtener más detalles, consulte el manual de instrucciones del dispositivo conectado.

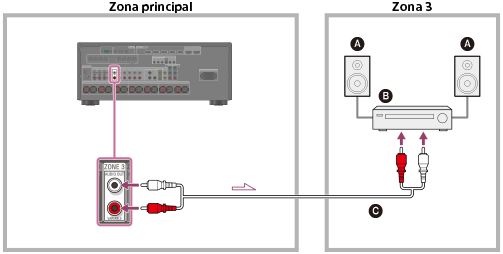

Conexión de otro amplificador utilizando las tomas ZONE 3 AUDIO OUT
Altavoces
Otro amplificador/receptor
Cable de audio (no incluido)
Nota
- Solamente los dispositivos conectados a las tomas de entrada de audio analógicas y al sintonizador integrado (FM/AM) pueden emitir señales a la zona 3. No se emiten señales desde dispositivos conectados solamente a las tomas de entrada digitales.
