Ubicaciones y nombres de los altavoces

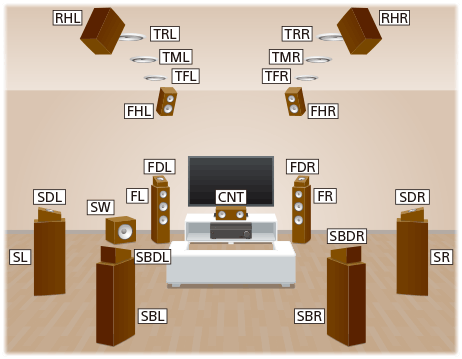

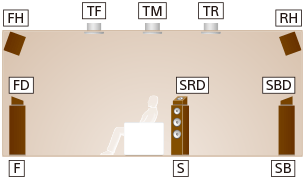

Ubicación de cada altavoz
| Abreviaciones utilizadas en las ilustraciones | Nombre de altavoz |
|---|---|
| FL | Altavoz delantero izquierdo |
| FR | Altavoz delantero derecho |
| CNT | Altavoz central |
| SL | Altavoz envolvente izquierdo |
| SR | Altavoz envolvente derecho |
| SBL | Altavoz envolvente trasero izquierdo |
| SBR | Altavoz envolvente trasero derecho |
| SB | Altavoz envolvente trasero |
| SW | Altavoz potenciador de graves |
| TFL | Altavoz delantero superior izquierdo |
| TFR | Altavoz delantero superior derecho |
| TML | Altavoz intermedio superior izquierdo |
| TMR | Altavoz intermedio superior derecho |
| TRL | Altavoz trasero superior izquierdo |
| TRR | Altavoz trasero superior derecho |
| FHL | Altavoz delantero alto izquierdo |
| FHR | Altavoz delantero alto derecho |
| RHL | Altavoz trasero alto izquierdo |
| RHR | Altavoz trasero alto derecho |
| FDL | Altavoz delantero izquierdo habilitado para Dolby Atmos |
| FDR | Altavoz delantero derecho habilitado para Dolby Atmos |
| SDL | Altavoz envolvente izquierdo habilitado para Dolby Atmos |
| SDR | Altavoz envolvente derecho habilitado para Dolby Atmos |
| SBDL | Altavoz envolvente trasero izquierdo habilitado para Dolby Atmos |
| SBDR | Altavoz envolvente trasero derecho habilitado para Dolby Atmos |
| Z2L | Altavoz izquierdo de la Zona 2 |
| Z2R | Altavoz derecho de la Zona 2 |
| Z3L | Altavoz izquierdo de la Zona 3 |
| Z3R | Altavoz derecho de la Zona 3 |
