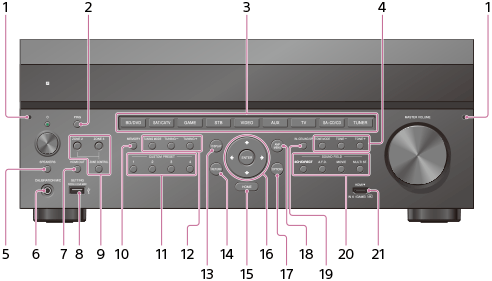

Panel delantero (sin colocar la cubierta frontal)
-
Puntos de fijación de la cubierta frontal
Conecte la cubierta frontal mediante estos puntos de fijación.
-
PING
Muestra la dirección IP y la dirección MAC en el panel de visualización.
-
Botones de entrada
Seleccione el dispositivo que desea utilizar.
-
TONE MODE
,
TONE+/–
Presione para ajustar el nivel de graves/agudos del altavoz.
-
SPEAKERS
Seleccione el sistema de altavoces delanteros (altavoces FRONT A, altavoces FRONT B o ambos, altavoces FRONT A y FRONT B) o apague la salida de los altavoces.
-
Toma CALIBRATION MIC
Conecte el micrófono de calibración incluido a esta toma para realizar la Auto Calibration.
-
HDMI OUT
Cambia la salida de los dos monitores conectados a las tomas HDMI OUT A y HDMI OUT B (ZONE 2).
-
Puerto SETTING
(USB)
Se utiliza para mantenimiento y servicio.
-
ZONE CONTROL (ZONE2, ZONE3)
Selecciona la ubicación que se va a controlar.
-
MEMORY
Presione para almacenar una estación durante la operación de sintonización.
-
CUSTOM PRESET (1, 2, 3, 4)
Guarda y vuelve a invocar varias configuraciones para el receptor.
-
TUNING MODE, TUNING +/–
Presione para hacer funcionar el sintonizador integrado (FM/AM).
-
DISPLAY
Visualiza información en el panel de visualización.
-
RETURN
Vuelve al menú anterior.
-
HOME
Muestra el menú de inicio en la pantalla del televisor.
-
ENTER,
/
/
/
Presione
/// para seleccionar los elementos del menú. Después presione ENTER para introducir la selección. -
OPTIONS
Muestra los menús de opciones en la pantalla del televisor para la selección de elementos.
-
AMP MENU
Muestra el menú en el panel de visualización del receptor para operar el receptor.
-
IN-CEILING SP
Activa el modo de altavoz de techo.
-
SOUND FIELD (2CH/DIRECT, A.F.D., MOVIE, MULTI ST.)
Selecciona el campo de sonido que desea.
-
Toma HDMI IN 6 (GAME) (solo para STR-ZA3100ES/STR-ZA2100ES)
Conecta una consola de videojuegos. Se ingresa el video y el sonido de la consola de videojuegos.
