Линейный PCM диктофонPCM-D10

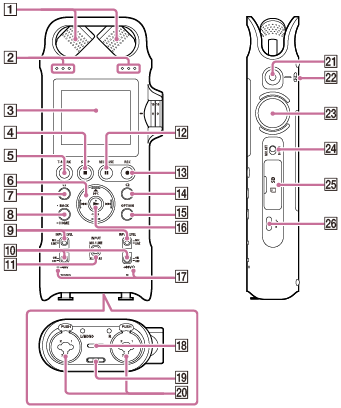

Спереди/Правый торец

1. Встроенные микрофоны

2. Индикаторы уровня пиков (L/R)

3. Окно дисплея

4. Кнопка STOP

5. Кнопка T-MARK (маркер дорожки)

6. Кнопка управления ( DPC (Speed Control), (повтор) A-B,  (быстрое перемещение назад),  (быстрое перемещение вперед))

7. Кнопка C1 (Пользовательская 1)

8. Кнопка BACK/HOME

9. Переключатель XLR/TRS INPUT LEVEL (Выбор типа входа XLR/TRS) (L/R)

10. Переключатель фантомного питания (L/R)

11. Переключатель INPUT (выбор входа)

12. Кнопка/индикатор REC PAUSE (пауза при записи)

13. Кнопка/индикатор REC (запись)

14. Кнопка C2 (Пользовательская 2)

15. Кнопка OPTION

16. Кнопка(воспроизведение/ввод) (*)

17. Индикатор фантомного питания (L/R)

18. Встроенный громкоговоритель

19. Отверстие для ремешка (Ремешок к линейному PCM диктофону не прилагается.)

20. Гнездо XLR/TRS (L/R)

21. Гнездо MIC IN/LINE IN (стерео-гнездо диаметром 3,5 мм)

22. Переключатель MIC/LINE INPUT LEVEL (Выбор типа входа MIC/LINE)

23. Диск REC LEVEL (уровень записи)

24. Переключатель MIC ATT (аттенюатор микрофона)

25. Слот карты памяти SD (Находится под крышкой слота.)

26. Порт USB Type-C™

^* Имеется тактильная точка. Используйте эту точку как ориентир при выполнении операций или для идентификации кнопки.

Сзади/Левый торец

1. Отверстие для прикрепления штатива

   (Штатив к линейному PCM диктофону не прилагается.)

2. Крышка батарейного отсека

3. (Метка N)

   (Поместите на эту метку смартфон или аудиоустройство Bluetooth с поддержкой технологии NFC, чтобы установить соединения Bluetooth.)

4. Гнездо LINE OUT (линейный выход)

5. Гнездо (наушники)

6. Кнопка OUTPUT (выбор выхода для наушников)

7. Кнопка LIGHT

8. Кнопка VOL + (громкость +) (*1)

9. Кнопка VOL - (громкость -)

10. Встроенная антенна Bluetooth (*2)

11. Переключатель POWER

12. Переключатель HOLD

^*1 Имеется тактильная точка. Используйте эту точку как ориентир при выполнении операций или для идентификации кнопки.

^*2 Антенна дает вам возможность подключать линейный PCM диктофон к устройствам Bluetooth. Не закрывайте антенну, когда соединение Bluetooth активно. В противном случае связь может прерываться.
