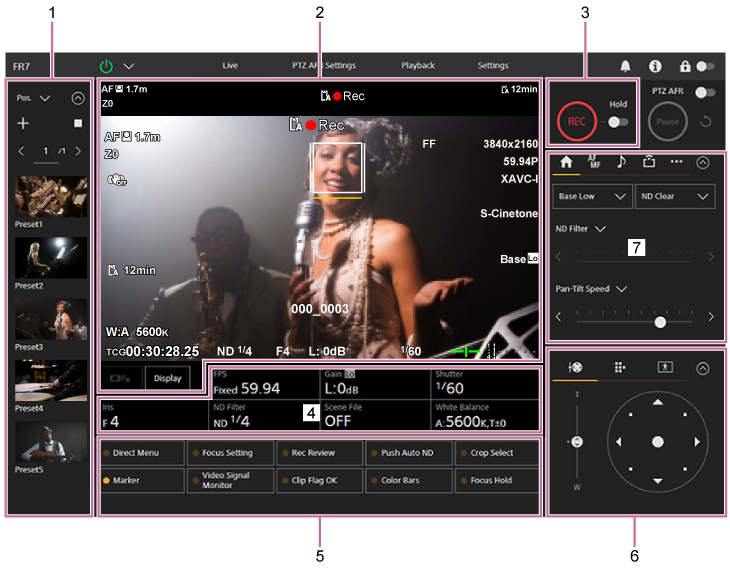

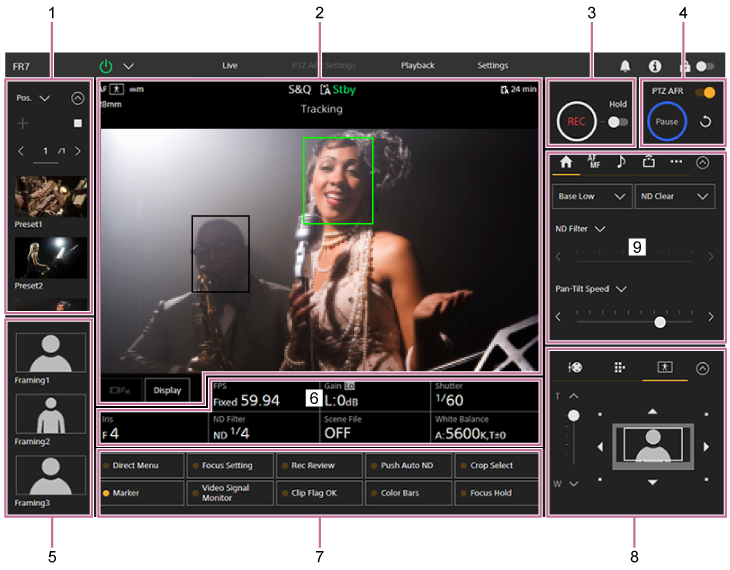

Strukturen på Live-driftsskærmen

Dette emne beskriver strukturen på Live-driftsskærmen.

  1. Forindstil positionskontrolpanel

    Viser den registrerede position af en forindstilling vha. et miniaturebillede. Dobbelttryk på miniaturebilledet for at vende tilbage til den position, der er gemt i forindstillingen.

    • For yderligere oplysninger om den forindstillede position se "Lagring/Gendannelse af panorering/hældning, zoomposition og fokusindstilling vha. webappen".
    • For oplysninger om PTZ trace, se "Optage kamera indramningsfunktioner ved hjælp af webappen".

  2. Kameraets billedpanel

    Viser det nuværende kamerabillede og enhedens status.

    Det viser det samme billede som HDMI-outputtet.

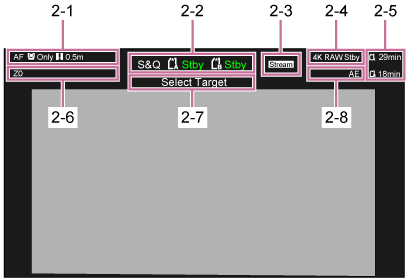

    Den følgende status vises over billedet. En rød eller grøn ramme vises også rundt om billede ifølge det modtagede eksterne tally-signal.

    Nr. Visning Beskrivelse
    2-1 Indikator for fokustilstand Se "Focus mode indicator" i "Kameras skærmvisning".
    2-2 Optagelsestilstand, sprække A/B, Interval Rec-optagelsesintervalindikator Se "Optagelsestilstand, sprække A/B, Interval Rec-optagelsesintervalindikator" i "Kameras skærmvisning".
    2-3 Statusindikator for streaming Vist under streaming (kun når [Stream Setting] kun er indstillet til [RTMP] eller [SRT-Caller]).
    2-4 Statusindikator for RAW-outputfunktion Viser outputstatus for RAW-signalet. For yderligere oplysninger om RAW se "Optagelse af RAW-video".
    2-5 Indikator for resterende mediekapacitet Se "Resterende mediekapacitetsindikator" i "Kameras skærmvisning".
    2-6 Indikator for zoomposition Se "Zoompositionsindikator" i "Kameras skærmvisning".
    Når en objektiv styreenhed (valgfri) er tilsluttet, vises . Hvis der opstår en fejl på objektivets styreenhed (valgfri), vises .
    2-7 Indikator for AE-tilstand/AE-niveau Se "Indikator for AE-tilstand/AE-niveau" i "Kameras skærmvisning".

    [Display]-knap

    Tryk på denne knap for at vise kameraoplysninger på billedet.

    Tryk igen, mens kameraoplysningerne vises, for at skjule kameraoplysningerne.

    Ud over markører vises nogle autofokusrelaterede indikatorer og meddelelser i henhold til statussen, og disse kan ikke skjules ved at trykke på knappen [Display].

    • For yderligere oplysninger om den viste kamerainformation se "Kameras skærmvisning".

    Knappen til at stoppe sporings-AF i realtid

    Tryk på knappen for at stoppe sporing af et emne.

    • For yderligere oplysninger henvises til "Sådan spores et specificeret motiv (Realtime Tracking AF)".

  3. Knap til START/STOP af optagelse

    Tryk på knappen for at starte optagelse. Under optagelses lyser optagelsesknappen START/STOP rødt.

    Tryk under optagelse for at stoppe optagelse.

    Du kan indstille kontakten HOLD til HOLD-tilstanden for at forhindre forkert betjening af optagelsesknappen START/STOP.

  4. Kameraets grundlæggende konfigurationspanel

    Viser indstillinger for grundlæggende funktioner, der er påkrævet til optagelse, på knapper. Tryk på en knap for at vise den tilhørende opsætningsskærm for hver funktion i kameraets grundlæggende konfigurationsjusteringspanel herunder (5).

    4-1 [FPS]

    4-2 [ISO/Gain / Exposure Index]

    4-3 [Shutter]

    4-4 [Iris]

    4-5 [ND Filter]

    4-6 [Scene File / Base Look/LUT]

    4-7 [White Balance]

    • For nærmere oplysninger henvises til beskrivelsen af hver funktion.
    Funktion Reference
    FPS "Langsom og hurtig bevægelse"
    ISO/Gain "Indstilling af basisfølsomhed", "Automatisk justering af forstærkning" og "Manuel justering af forstærkning" i "Justering af forstærkning"
    Exposure Index "Indstilling af basisfølsomhed" og "Ændring af fordelingen af mørke og lyse områder i optaget billede"
    Shutter "Automatisk justering af lukkeren" og "Manuel justering af lukkeren" i "Justering af shutter"
    Iris "Automatisk justering af iris" og "Manuel justering af iris" i "Justering af iris"
    ND Filter "Om ND-filteret" i "Justering af lysniveauet (ND-filter)"
    Scene File "Oversigt over udseende" og andre emner i "Filmning med det ønskede udseende"
    Base Look/LUT "Filmning med justering af udseende i efterproduktion"
    White Balance "Hvidbalance-justeringsskærm"

  5. Tildelelige knapper/Kameras grundlæggende konfigurationsjusteringspanel

    Viser tildelelige knapper under normal drift. Tryk på kameraets grundlæggende konfigurationspanel (element 4) for at få vist de tilsvarende opsætningspunkter. Tryk på [X]-knappen, eller tryk på kameraopsætningens panelknap igen for at vende tilbage til den tildelelige knapvisning.

    • For yderligere oplysninger om tildelelige knapper se "Tildelelige knapper".
    • For yderligere oplysninger om kameraets grundlæggende konfigurationsjusteringspanel se beskrivelsen af hver funktion.

  6. Indramningskontrolpanel / GUI-betjeningspanel

    Skift mellem indramningskontrolpanelet/GUI-kontrolpanelet vha. fanerne øverst.

    Du kan trykke på (Luk) øverst på skærmen for at skjule kontrolpanelet for at forhindre utilsigtet betjening. Hvis kontrolpanelet ikke vises, skal du trykke på knappen (Åbn) for at vise det.

    Brug indramningskontrolpanelet for at justere indramningen. Tryk på (panorering/hældnings/zoom) for at vise indramningskontrolpanelet.

    • For yderligere oplysninger om betjening se "Justering af indramningen".

    Tip!

    • Joystick-delen af indramningskontrolpanelet vises som vist herunder, når panorerings-/hældningsfunktionen er deaktiveret, og når panorerings-/hældningsinitialisering er påkrævet.
      • Når panorerings-/hældningsfunktionen er låst vha. panorerings-/hældningslåsehåndtaget

      • Når panorerings-/hældningsfunktionen ikke er initialiseret

      • Når panorerings-/hældningsfunktionen skal nulstilles

      • Når panorerings-/hældningsfunktionen er deaktiveret

    • Når panorering/hældning ikke er initialiseret eller har brug for at blive nulstillet, kan du hurtigt få adgang til (nulstilling af panorering/hældning) i kameraets kontrolpanel ved at trykke på meddelelsen, der er vist under joysticket.

    Brug GUI-kontrolpanelet til at betjene kameramenuen, klippe afspilning og andre funktioner. Tryk på (Kam GUI)-fanen for at vise GUI-kontrolpanelet.

    • For yderligere oplysninger om drift se "Betjening af kameramenuen" og "Afspilning af optagede klip".

  7. Kamerakontrolpanel

    Brug til at konfigurere de funktioner, der er påkrævet til at betjene kameraet.

    Skift mellem skærmene for at vise vha. fanerne øverst.

    Du kan trykke på (Luk) øverst på skærmen for at skjule kontrolpanelet for at forhindre utilsigtet betjening. Hvis kontrolpanelet ikke vises, skal du trykke på knappen (Åbn) for at vise det.

    • For nærmere oplysninger henvises til beskrivelsen af hver funktion.

     (Main)-fanen

    Viser opsætningspunkter for hyppigt anvendte funktioner.

    De øverste og nederste skyderfunktioner kan ændres ved at trykke på [▼]-knappen og vælge fra den viste liste. Følgende funktioner kan vælges.

    • ND Filter
    • Iris
    • ISO*
    • Gain*
    • Exposure Index*
    • AE Level
    • Zoom Speed
    • Pan-Tilt Speed

    *Vist i henhold til menuindstillinger.

     (Focus)-fanen

    Viser opsætningspunkter relateret til fokus.

     (Audio)-fanen

    Viser opsætningspunkter relateret til lyd.

    (Stream)-fanen

    Viser opsætningspunkter relateret til streaming.

    De viste punkter vil variere afhængigt af streamingformatets indstilling.

    Når streaming er indstillet til [RTMP] eller [SRT-Caller], kan den startes/stoppes på denne skærm.

    • For yderligere oplysninger se "Om Streaming" og andre emner i "Konfigurering af streaming".
    • Fejlinformation vises, hvis der opstår en forbindelsesfejl. For yderligere oplysninger om fejlinformation, se "Fejl-/advarselsmeddelelser".

    (Others)-fanen

    Viser opsætningspunkter relateret til andre funktioner.

    Hvis du trykker på knappen [Full Screen Display], åbnes en ny fane i webbrowseren, og billedet af kameraets billedpanelet vises i fuld skærm.
    Kun billedvisning finder sted; touch AF og andre funktioner er ikke tilgængelige.

    Bemærk!

    • Skærmen til live betjening på den oprindelige fane fungerer fortsat. Det anbefales, at du lukker fanen for at reducere antallet af samtidige forbindelser, hvis der ikke er brug for betjening.

    Tryk på -knappen (start objektiv styreenhed) for at starte objektiv styreenheden (tredjepart valgmulighed). Denne knap aktiveres kun, når [Technical] > [Lens Controller] > [Zoom] > [Setting] er indstillet til [On] i webmenuen.
