Konfiguration af startindstillinger for PTZ-autoindramning

Dette emne beskriver, hvordan du konfigurerer PTZ-autoindramnings startindstillinger.

  1. Tryk på [PTZ AFR Settings]-fanen.

    Skærmbilledet [Initial Setup] på PTZ AFR-konfigurationsskærmen vises.

  2. Kontrollér beskrivelsen på skærmen, og tryk på knappen [Start].

    Tip!

    • Skærmbilledet [Start] vises kun, når du konfigurerer indstillingerne første gang.

    Konfigurationen af indstillingerne for PTZ Automatisk indramning starter.

  3. Juster den ønskede PTZ Autoindramning-komposition på skærmbilledet [Framing].

    A: Skydeknap til justering af personstørrelse

    B: Kompositionsjusteringspanel

    C: Kompositionsramme

    Juster personens størrelse og position i billedet.

    [Lead Room Effect]: Indstiller styrken af den effekt, der skaber hvidt rum i kompositionen i forhold til ansigtets orientering.

    Tip!

    • Hvis du dobbeltklikker på et ikon i venstre side af skydeknappen til justering af personstørrelse, indstilles kompositionsrammen til personens størrelse (zoomforhold) og position for det pågældende ikon.

    Bemærk!

    • Hvis den hvide kompositionsramme overlapper den grå zone, kan det være let at miste personer, der bevæger sig i den modsatte retning.
    • Hvis du komponerer billedet, så personen er stor, kan det være let at miste personer, hvis de bevæger sig hurtigt. I dette tilfælde skal du gøre personen mindre og placere vedkommende, så der er nok plads til at bevæge sig rundt.
  4. Når du er færdig med at konfigurere, skal du trykke på [Next].

    Den næste konfigurationsskærm vises.

  5. Indstil sporingsmetoden på [Tracking Operation].

    Indstiller starttilstanden for sporing.

    • [Auto]: I denne tilstand starter sporing af en person automatisk, når en person kommer ind i det specificerede detekteringsområde i det synsfelt, der er konfigureret til startposition (auto starttilstand for sporing). Når denne indstilling er valgt, kræves konfiguration på [Start Position]-skærmen, og [Detection Settings] er påkrævet.
    • [Manual]: I denne tilstand starter sporing ikke, før du manuelt angiver den person, der skal spores (manuel starttilstand for sporing).
  6. Når du er færdig med at konfigurere, skal du trykke på [Next].

    Den næste konfigurationsskærm vises.

    • Når [Auto] er valgt, skal du gå til Trin 7.
    • Når [Manual] er valgt, skal du gå til Trin 11.

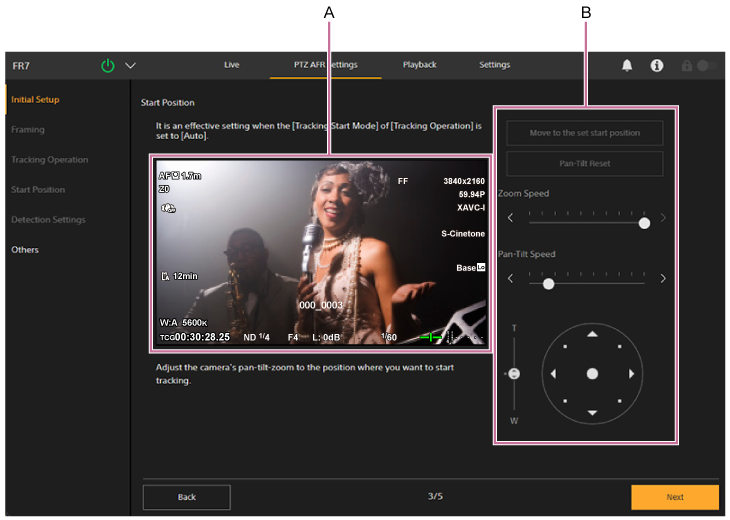

  7. Indstil startpositionen for automatisk sporing på [Start Position].

    Konfigurer startpositionen, der bruges, når PTZ-autoindramning er i automatisk starttilstand for sporing. Denne indstilling er ikke påkrævet i manuel starttilstand for sporing.

    Kameraet vender tilbage til startpositionen, når du trykker på (Genstart)-knappen på skærmen til live-betjening, eller hvis sporingen af den person, du sporede, afbrydes.

    A: Kamerabilledpanel

    B: Indramningskontrolpanel

    Indstil startpositionen.

    • Indstil startpositionen ved hjælp af indramningskontrolpanelet til at panorere, hælde og zoome kamerabilledet, mens du overvåger kamerabilledet i kamerabilledpanelet. Du kan justere overgangshastigheden for panorering/tilt og zoom med skyderne.
    • Som standard er knappen [Move to the set start position] deaktiveret. Den aktiveres, når den indledende konfiguration er gennemført. Tryk på den for at flytte til den aktuelt konfigurerede startposition.
    • Tryk på fanen [Pan-Tilt Reset] for at nulstille panorering/hældning. Tryk på knappen, når POWER-lampen og NETWORK-lampen blinker samtidigt på enhedens frontpanel, eller når [Execute Pan-Tilt Reset] vises i indramningskontrolpanelet.

    Bemærk!

    • Genkonfiguration er påkrævet i følgende tilfælde.
      • Når objektivet udskiftes, eller [Imager Scan Mode]-indstillingen ændres.
      • Når [Rec Format] > [Video Format] ændres fra 1920×1080 til 3840×2160 under Clear Image Zoom-drift.
      • Når [Zoom Type]-indstillingen ændres.
      • Når [S&Q Motion] > [Frame Rate] er indstillet til en værdi, der overstiger 60fps.
      • Når [P/T Range Limit] er ændret.
      • Når [P/T Direction] > [Direction] > [Ceiling] er ændret.
  8. Når du er færdig med at konfigurere, skal du trykke på [Next].

    Den næste konfigurationsskærm vises.

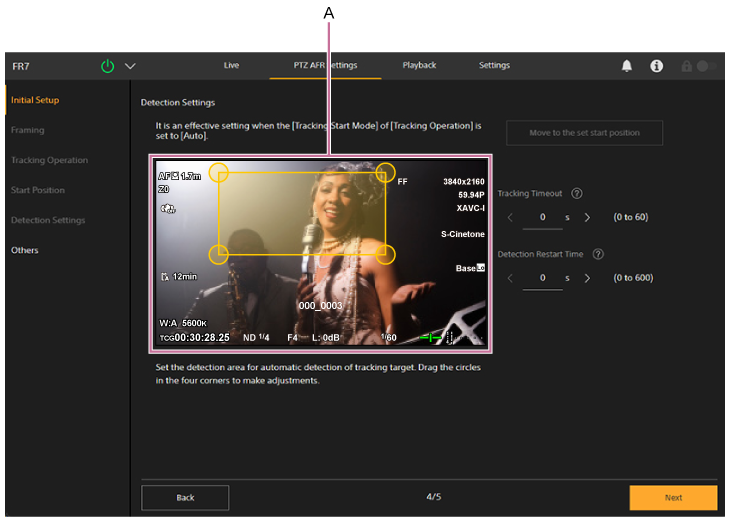

  9. Angiv de detaljerede indstillinger relateret til automatisk sporingsstart under [Detection Settings].

    Denne indstilling er ikke påkrævet i manuel starttilstand for sporing.

    A: Konfigurationspanel for registreringsområde

    Angiver det område, hvor den person, der skal spores, registreres.

    • Angiv sporingsområdet ved at trække i cirklerne i de fire hjørner af den orange ramme i konfigurationspanelet for registreringsområde, mens du overvåger kamerabilledet. En person, der bevæger sig ind i dette område, bliver målet for automatisk sporing.
    • Som standard er knappen [Move to the set start position] deaktiveret. Den aktiveres, når den indledende konfiguration er gennemført. Tryk på den for at flytte til den aktuelt konfigurerede startposition.
    • [Tracking Timeout]: Angiv den tid, der går, før kameraet vender tilbage til startpositionen, hvis registreringen af sporingsmålets ansigt mistes. Indstil til 0 sekunder for at deaktivere timeout-funktionen (standardværdi: 0 sekunder). Dette indstiller den tid, der går, før kameraet automatisk stopper med at spore en person, hvis ansigt ikke er synligt, f.eks. en tilskuer, der vender ryggen til kameraet og ved en fejltagelse er blevet valgt som sporingsmål, hvorefter kameraet vender tilbage til startpositionen.
    • [Detection Restart Time]: Angiv tidsrummet mellem, hvornår automatisk sporing starter, og hvornår den genstarter automatisk. Indstil til 0 sekunder for at deaktivere den automatiske genstartsfunktion (standardværdi: 0 sekunder). Hvis du ønsker at skifte sporingsmål med jævne mellemrum under optagelsen, i stedet for kun at spore én bestemt person, kan du indstille et tidsrum, hvorefter sporingen stopper automatisk og derefter genstarter automatisk.

    Bemærk!

    • Genkonfiguration er påkrævet, hvis startpositionsindstillingen ændres.
  10. Når du er færdig med at konfigurere, skal du trykke på [Next].

    Den næste konfigurationsskærm vises.

  11. Konfigurer indstillingerne under [Others].

    Konfigurer følgende indstillinger efter behov.

    • [Personal Identification]: Indstil til tændt position for normal drift. Indstil til slukket position, hvis du ønsker, at kameraet automatisk skal spore en person hele tiden uden at identificere vedkommende.
    • [Wait Time]: Angiv den tid, hvor panorerings-/vipnings-/zoomhandlingen skal stoppes, og ventetiden, når sporingsmålet mistes.
    • [PTZ AFR On when Power On]: Indstil til tændt position for at starte med PTZ automatisk ramme aktiveret, når enheden tændes.
    • [Detected Indicator]: Indstil til tændt position for at vise en ramme omkring en registreret persons ansigt som et mål eller en kandidat til automatisk sporing. Det viser også registreringsområdet for startpositionen.
  12. Når du er færdig med at konfigurere, skal du trykke på [Done].

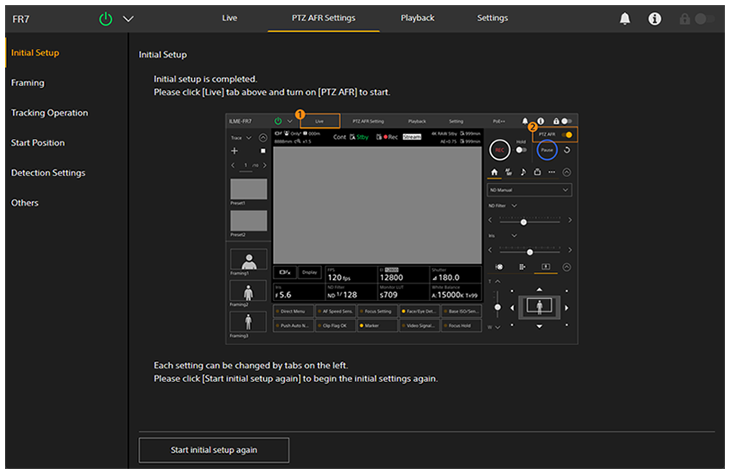

    Følgende fuldførelsesskærmbillede vises.

    Konfigurationen af de indledende indstillinger for PTZ automatisk indramning er nu fuldført.

Når du har fuldført den indledende konfiguration, kan du åbne hver side individuelt fra elementerne i venstre side af PTZ AFR-indstillingsskærmen. Hvis der ændres indstillinger, skal du trykke på knappen [OK] på hver side for at anvende indstillingerne.
