Τοποθέτηση φακού

Αυτή η ενότητα περιγράφει τον τρόπο σύνδεσης ενός φακού E-mount ή A-mount.

Σημείωση

  • Όταν χρησιμοποιείτε φακό A-mount, η ίριδα ρυθμίζεται χειροκίνητα και η εστίαση ορίζεται σε MF.
  1. Σύρετε τον μοχλό κλειδώματος περιστροφής/κλίσης στη θέση LOCK (Κλείδωμα) για να κλειδώσετε τη μετατόπιση/κλίση της κεφαλής της κάμερας.

    Σημείωση

    • Αν η μετατόπιση/κλίση της κεφαλής της κάμερας δεν κλειδώνει όταν ο μοχλός κλειδώματος βρίσκεται στη θέση LOCK, μετακινήστε χειροκίνητα την κεφαλή της κάμερας μέχρι να κλειδώσει στη θέση της.

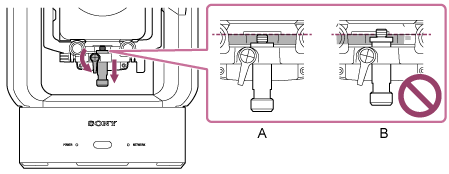

  2. Γυρίστε αριστερόστροφα τον μοχλό σύσφιξης της βίδας προσάρτησης της βάσης στήριξης φακού για να χαλαρώσετε την ασφάλιση και, στη συνέχεια, μετακινήστε τον μοχλό σε θέση που δεν παρεμποδίζει τον φακό.

    A: Σωστό

    B: Λάθος

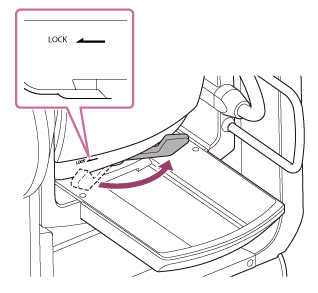

  3. Γυρίστε τον μοχλό κλειδώματος κεφαλής της κάμερας προς την κατεύθυνση του βέλους, για να ξεκλειδώσετε την κεφαλή της κάμερας.

    Σημείωση

    • Μέχρι η κεφαλή τη κάμερας να κλειδώσει ξανά, υπάρχει κίνδυνος να κινείται λόγω του βάρους της. Στηρίξτε την κεφαλή της κάμερας με το χέρι σας κατά την εκτέλεση της εργασίας.
  4. Σύρετε την κεφαλή της κάμερας προς τα μπροστά, όσο το δυνατόν περισσότερο.

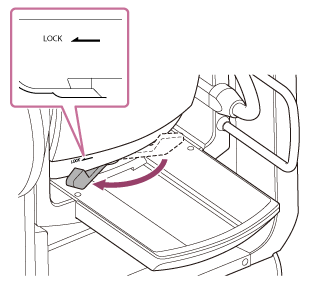

  5. Γυρίστε τον μοχλό κλειδώματος κεφαλής της κάμερας προς την κατεύθυνση του βέλους, για να κλειδώσετε την κεφαλή.

  6. Αφαιρέστε τα καλύμματα από τη μονάδα και τον φακό.
  7. Ευθυγραμμίστε το σημάδι στερέωσης του φακού (λευκό) με τη μονάδα, τοποθετήστε προσεκτικά τον φακό στην κεφαλή κάμερας και, στη συνέχεια, γυρίστε τον φακό δεξιόστροφα μέχρι να ασφαλίσει στη θέση κλειδώματος.

    Α: Σημάδια στερέωσης (λευκά)

    Σημείωση

    • Για να χρησιμοποιήσετε φακό A-mount, συνδέστε έναν προσαρμογέα τοποθέτησης φακού (προαιρετικό) στη μονάδα και, στη συνέχεια, συνδέστε τον φακό A-mount.
  8. Γυρίστε τον μοχλό κλειδώματος κεφαλής της κάμερας προς την κατεύθυνση του βέλους, για να ξεκλειδώσετε την κεφαλή της κάμερας.

    Σημείωση

    • Μέχρι η κεφαλή τη κάμερας να κλειδώσει ξανά, υπάρχει κίνδυνος να κινείται λόγω του βάρους της. Στηρίξτε την κεφαλή της κάμερας με το χέρι σας κατά την εκτέλεση της εργασίας.

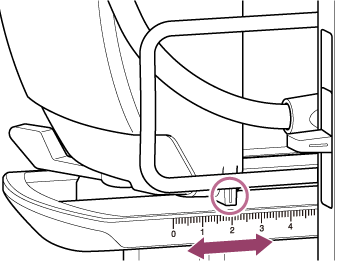

  9. Διατηρήστε την ισορροπία προς τα εμπρός/πίσω της κεφαλής της κάμερας, ώστε η βάση ολίσθησης να είναι οριζόντια.

    Αν χρησιμοποιείτε έναν από τους παρακάτω φακούς, μπορείτε να εξισορροπήσετε κατά προσέγγιση τη μονάδα και τον φακό, ανατρέχοντας στην κλίμακα στη βάση ολίσθησης.

    Θέση κλίμακας Όνομα φακού
    0.5 SEL70200GM (με συνδεδεμένο το SEL20TC)
    1,7 SEL70200GM
    2,0 SEL70200GM2 (με συνδεδεμένο το SEL20TC)
    3,0 SELP28135G, SEL70200GM2
    3,5 SELP18110G
    3,6 SELC1635G
    4,3 SEL70200G
    5,0 ή υψηλότερη SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G

    Σημείωση

    • Χρησιμοποιήστε την κλίμακα στη βάση ολίσθησης ως αναφορά για ισορροπία κατά προσέγγιση.
    • Κατά τη σύνδεση του φακού, κάντε τις κατάλληλες ρυθμίσεις στην ισορροπία, ώστε η μονάδα να μην γέρνει μπρος-πίσω.
    • Ρυθμίστε την ισορροπία σε μια οριζόντια επιφάνεια.
  10. Γυρίστε τον μοχλό κλειδώματος κεφαλής της κάμερας προς την κατεύθυνση του βέλους, για να κλειδώσετε την κεφαλή.

  11. Γυρίστε τους μοχλούς σύσφιξης της μονάδας στήριξης του φακού αριστερόστροφα για να χαλαρώσετε τη μονάδα.

    Α: Μοχλός σύσφιξης ράβδου στήριξης φακού (2 σημεία)

    Β: Μονάδα στήριξης φακού

  12. Μετακινήστε τη μονάδα στήριξης φακού, ώστε η βάση της στήριξης φακού να ευθυγραμμιστεί με τη βίδα προσάρτησης της βάσης στήριξης φακού και, στη συνέχεια, γυρίστε τη βίδα δεξιόστροφα για να ασφαλίσετε τη βάση.

    Σημείωση

    • Βεβαιωθείτε ότι η βάση στήριξης φακού είναι κάθετη ως προς τη βίδα προσάρτησης της βάσης και, στη συνέχεια, σφίξτε.
  13. Γυρίστε δεξιόστροφα τον μοχλό σύσφιξης της βίδας προσάρτησης της βάσης στήριξης φακού για να ασφαλίσετε τη βίδα.

    Α: Βίδα προσάρτησης της βάσης στήριξης φακού

    Β: Οπή βίδας προσάρτησης

    Γ: Μοχλός σύσφιξης βίδας προσάρτησης της βάσης στήριξης φακού

    Συμβουλή

    • Αν ένας μοχλός σύσφιξης βρίσκεται σε θέση που δυσχεραίνει το γύρισμα, απελευθερώστε τον μοχλό και περιστρέψτε τον σε θέση που διευκολύνει τον χειρισμό. Όταν βρείτε την επιθυμητή θέση, κλείστε τον μοχλό σύσφιξης.

    Α: Μοχλός σύσφιξης βίδας προσάρτησης της βάσης στήριξης φακού

    Β: Μοχλός σύσφιξης ράβδου στήριξης φακού

  14. Γυρίστε τους δύο μοχλούς σύσφιξης της ράβδου στήριξης φακού δεξιόστροφα για να χαλαρώσετε τη μονάδα στήριξης φακού.
  15. Βεβαιωθείτε ότι και οι δύο μοχλοί είναι σφιγμένοι και όχι χαλαροί, ότι ο φακός έχει τοποθετηθεί σωστά και ότι οι διακόπτες φακού έχουν ρυθμιστεί σωστά.
    • Αν ένας μοχλός είναι χαλαρός ή αν ο φακός δεν έχει τοποθετηθεί σωστά, ο φακός μπορεί να πέσει και να υποστεί ζημιά.
    • Όταν χρησιμοποιείτε φακό E-mount δυναμικού ζουμ, ο φακός πρέπει επίσης να βαθμονομηθεί ξεχωριστά για να επαναφέρετε με ακρίβεια τις θέσεις ζουμ που είναι αποθηκευμένες στην κάμερα ως προκαθορισμένες θέσεις. Για λεπτομέρειες, ανατρέξτε στην ενότητα "Βαθμονόμηση φακού E-mount".
