Näyttöjen yleisen alueen rakenne

Tässä osiossa käsitellään näyttöjen yleisen alueen rakennetta.

  1. Kameran nimi

    Näyttää kameran nimen.

    Voit muuttaa nimeä verkkovalikon kohdassa [Network] > [Camera Name].

    Taustaväri muuttuu ulkoisen Tally-signaalin mukaan.

  2. Virtakytkin

    Kun laite on kytketty päälle, tarkistusmerkki on asetettu kytkinvalikon kohtaan [Power ON].

    Painamalla virtakytkintä ja valitsemalla [Power Standby] kytkinvalikossa voit määrittää laitteen virtalähteen virransäästötilaan.

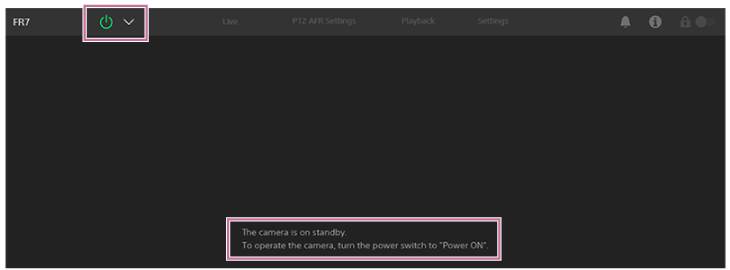

    Seuraava näyttö ilmestyy virransäästötilassa.

    Kytke virta päälle uudelleen painamalla virtakytkintä ja valitsemalla [Power ON] kytkinvalikossa.

  3. Toimintanäytön vaihtovälilehdet

    Tuo kukin toimintanäyttö näkyviin painamalla vastaavaa välilehteä.

    [Live]-välilehti: Näyttää suoran käyttönäkymän.

    [PTZ AFR Settings]-välilehti: Näyttää PTZ automaattisen rajauksen asetusnäytön.

    [Playback]-välilehti: Näyttää toistotoimintojen näytön.

    [Settings]-välilehti: Näyttää asetusnäytön (verkkovalikon).

  4. PoE++ -ilmaisin, epänormaalin lämpötilan varoitus

    PoE++ näkyy, kun se on kytketty PoE++ -lähteeseen. Jos lämpötila on epänormaali, (lämpötilavaroitus) -merkki ilmestyy.

  5. Ilmoitusmerkki

    Viestin saapuessa ilmoitusmerkki muuttuu alla näkyvällä tavalla.

    (Ilmoitukset käytössä)

    Suorita kameran kuvapaneelissa näkyvän viestin mukaiset tarvittavat toiminnot.

    Huomautus

    • Viestejä ei näytetä, kun verkkovalikon kohdan [Monitoring] > [Output Display] > [HDMI/Stream] asetuksena on [Off]. Vaihda asetukseksi [On], niin näet viestien sisällön.

  6. (Kameran tila) -painike

    Näytä kameran tallentaman kuvan / lähtökuvan signaalitiedot, objektiivitiedot ja objektiivin ohjaimen (lisävaruste) tilan eri näytöllä.

    Objektiivin ohjaimeen (lisävaruste) liittyvien ilmoitusten yhteydessä ilmaisin muuttuu alla näkyvällä tavalla.

  7. Näyttötoimintojen lukkokytkin

    (Toimintoja ei ole lukittu): Kun kytkin on vasemmalla, suorassa käyttönäkymässä ja toistotoimintonäkymässä voi suorittaa toimintoja.

    (Toiminnot lukittu): Kun kytkin on oikealla, suoran käyttönäkymän ja toistotoimintonäkymän toiminnot on lukittu vahinkotoimintojen välttämiseksi.
