Struktur for fellesområde på skjermbilder

Dette emnet beskriver strukturen for fellesområdet på skjermbilder.

  1. Kameranavn

    Viser navnet på kameraet.

    Du kan endre navnet ved hjelp av [Network] > [Camera Name] i nettmenyen.

    Bakgrunnsfargen endres i henhold til det eksterne tellesignalet.

  2. Strømbryter

    Når enheten er slått på, settes en hake i [Power ON] i brytermenyen.

    Du kan trykke på strømbryteren og velge [Power Standby] i brytermenyen for å sette strømforsyningen til enheten til standby-tilstand.

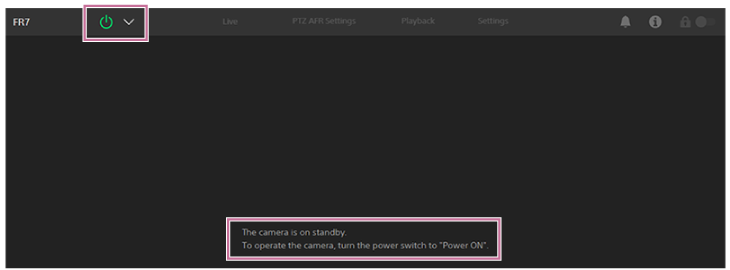

    I strømberedskapsmodus vises følgende skjermbilde.

    For å slå på strømmen igjen, trykk på strømbryteren og velg [Power ON] i brytermenyen.

  3. Vekslefaner for skjermbilde for betjening

    Trykk på en fane for å vise det tilsvarende skjermbildet for betjening.

    [Live]-fane: Vise skjermbildet for direkte betjening.

    [PTZ AFR Settings]-fanen: Vis skjermbildet for innstillinger for PTZ-automatisk framing.

    [Playback]-fane: Vise skjermbildet for betjening av avspilling.

    [Settings]-fane: Vise skjermbildet for innstillinger (nettmenyen).

  4. PoE++-indikator, unormal temperaturadvarsel

    PoE++ vises når den er koblet til en PoE++-kilde. Hvis det oppstår en unormal temperaturtilstand, vises -merket (temperaturadvarsel).

  5. Varslingsmerke

    Når det kommer en melding, endres merkeindikasjonen som vist nedenfor.

    (Meldinger på)

    Utfør den nødvendige handlingen i henhold til meldingen som vises i kamerabildepanelet.

    Merknad

    • Meldinger vises ikke når [Monitoring] > [Output Display] > [HDMI/Stream] er satt til [Off] i nettmenyen. Sett til [On] for å kontrollere innholdet i meldinger.

  6. (Kamerastatus)-knapp

    Trykk på knappen for å vise informasjon om bilde tatt av kamera / utgangsbildesignal, objektivinformasjon, og objektivkontrollerstatus (valgfritt) på en separat skjerm.

    Når objektivkontroller (valgfritt) relatert varsling inntreffer, endres indikasjonen som vist nedenfor.

  7. Låsebryter for betjening av skjerm

    (Opplåsing av betjening): Sett bryteren i venstre posisjon for å kontrollere betjening på skjermbildet for direkte betjening og skjermbildet for betjening av avspilling.

    (Låsing av betjening): Sett bryteren i høyre posisjon for å låse for betjening på skjermbildet for direkte betjening og skjermbildet for betjening av avspilling for å forhindre utilsiktet feilbetjening.
