各部の名称

本体

XLRアダプター本体の各部の位置を示すイラスト

  1. マイクホルダー

  2. 固定ダイヤル

  3. マルチインターフェースフット

    ご注意

    • 端子部を直接手で触れないでください。

  4. 端子保護キャップ

スイッチ、ダイヤル、端子

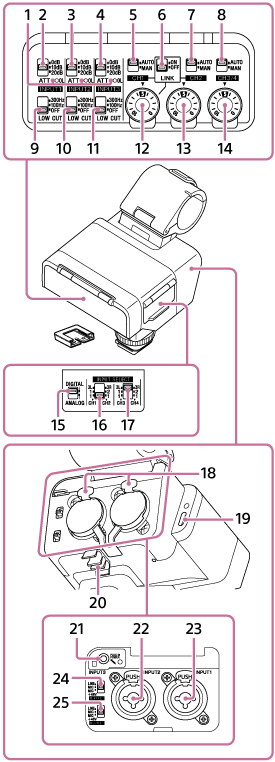

XLRアダプターのスイッチ、ダイヤル、端子の位置を示すイラスト

  1. OL（オーバーロード）ランプ

    アナログクリッピングするような大きな入力音声の場合に点灯します。接続している機器や本機のATTスイッチで入力レベルを調節し、ランプが点灯しない範囲でお使いください。

  2. ATT（INPUT1）スイッチ

    INPUT1端子の基準入力レベルを設定します。INPUT1（LINE/MIC/MIC+48V）スイッチが「MIC」または「MIC+48V」に設定されているときに有効です。

  3. ATT（INPUT2）スイッチ

    INPUT2端子の基準入力レベルを設定します。INPUT2（LINE/MIC/MIC+48V）スイッチが「MIC」または「MIC+48V」に設定されているときに有効です。

  4. ATT（INPUT3）スイッチ

    INPUT3端子の基準入力レベルを設定します。

  5. AUTO/MAN（CH1）スイッチ

    カメラ／パソコンのCH1に出力する音声レベルの調節方法（自動／手動）を選択します。

  6. LINKスイッチ

    スイッチを「ON」に設定すると、カメラ／パソコンのCH2に出力する音声の録音レベルを、自動的にCH1側と連動させることができます。CH1とCH2にステレオ録音するときなどに便利です。

  7. AUTO/MAN（CH2）スイッチ

    カメラ／パソコンのCH2に出力する音声レベルの調節方法（自動／手動）を選択します。

  8. AUTO/MAN（CH3/4）スイッチ

    カメラのCH3、CH4に出力する音声レベルの調節方法（自動／手動）を選択します。

  9. LOW CUT（INPUT1）スイッチ

    INPUT1端子から入力する音声の低周波成分を減衰させて、不要な雑音を低減します。INPUT1（LINE/MIC/MIC+48V）スイッチが「MIC」または「MIC+48V」に設定されているときに有効です。

  10. LOW CUT（INPUT2）スイッチ

    INPUT2端子から入力する音声の低周波成分を減衰させて、不要な雑音を低減します。INPUT2（LINE/MIC/MIC+48V）スイッチが「MIC」または「MIC+48V」に設定されているときに有効です。

  11. LOW CUT（INPUT3）スイッチ

    INPUT3端子から入力する音声の低周波成分を減衰させて、不要な雑音を低減します。

  12. AUDIO LEVEL（CH1）ダイヤル

    カメラ／パソコンのCH1に出力する音声の録音レベルを調節します。

  13. AUDIO LEVEL（CH2）ダイヤル

    カメラ／パソコンのCH2に出力する音声の録音レベルを調節します。

  14. AUDIO LEVEL（CH3/4）ダイヤル

    カメラのCH3、CH4に出力する音声の録音レベルを調節します。

  15. DIGITAL/ANALOGスイッチ

    デジタル出力／アナログ出力を切り替えます。

    お使いのカメラがマルチインターフェースシューのデジタルオーディオインターフェース非対応機器の場合は、「ANALOG」に切り替えてください。

  16. INPUT SELECT（CH1/CH2）スイッチ

    カメラ／パソコンのCH1、CH2に出力する入力音声を選択します。

  17. INPUT SELECT（CH3/CH4）スイッチ

    カメラのCH3、CH4に出力する入力音声を選択します。

  18. リリースレバー

  19. USB Type-C™端子

    ご注意

    • 本機のUSB Type-C端子は、USBオーディオ入力対応のパソコンとの接続に使用します。USB電源（USB PD電源含む）などによる給電には対応しておりません。

  20. ケーブルホルダー

  21. INPUT3端子（ステレオミニジャック、プラグインパワー対応）

  22. INPUT2端子（XLR/TRS*型3ピン、凹型、+48 Vファンタム電源対応）

    * 3極ジャック（TIP：HOT、RING：COLD、SLEEVE：GND）

  23. INPUT1端子（XLR/TRS*型3ピン、凹型、+48 Vファンタム電源対応）

    * 3極ジャック（TIP：HOT、RING：COLD、SLEEVE：GND）

  24. INPUT2（LINE/MIC/MIC+48V）スイッチ

    INPUT2端子に接続する機器に応じて切り替えます。

  25. INPUT1（LINE/MIC/MIC+48V）スイッチ

    INPUT1端子に接続する機器に応じて切り替えます。
