カメラ／パソコンの各チャンネルに出力する入力音声を選択する

INPUT SELECTスイッチを切り替えて、カメラ／パソコンの各チャンネルに出力する入力音声を、本機のINPUT1、INPUT2またはINPUT3から選択します。

ご注意

  • 使用するチャンネル数は、カメラ／パソコン側のメニューで設定してください。

  • パソコン接続時は、最大2chでの録音になります。

  • イラスト内のマイクは別売です。

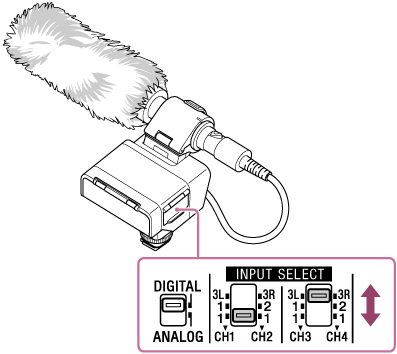

  1. INPUT SELECTスイッチを切り替える。

    • CH1およびCH2に出力する場合

      INPUT SELECT（CH1/CH2）スイッチで設定します。

    使用する入力端子 INPUT SELECT（CH1/CH2）スイッチの設定 出力するチャンネル
    INPUT1のみ 1/1 CH1：INPUT1
    CH2：INPUT1
    INPUT1、INPUT2 1/2 CH1：INPUT1
    CH2：INPUT2
    INPUT3 3L/3R CH1：INPUT3L
    CH2：INPUT3R

    • CH3およびCH4に出力する場合

      INPUT SELECT（CH3/CH4）スイッチで設定します。

    使用する入力端子 INPUT SELECT（CH3/CH4）スイッチの設定 出力するチャンネル
    INPUT1のみ 1/1 CH3：INPUT1
    CH4：INPUT1
    INPUT1、INPUT2 1/2 CH3：INPUT1
    CH4：INPUT2
    INPUT3 3L/3R CH3：INPUT3L
    CH4：INPUT3R

    具体的な接続と設定の例について詳しくは、「入力とチャンネル設定について 」をご覧ください。
