Identificar as peças

Peças do corpo

Ilustração a mostrar a localização das peças do corpo do adaptador XLR

  1. Suporte do microfone

  2. Controlo de bloqueio

  3. Pé Multi-Interface

    Nota

    • Não toque no conector do pé multi-interface com as mãos.
  4. Tampa de proteção do conector

Interruptores/controlos/tomadas

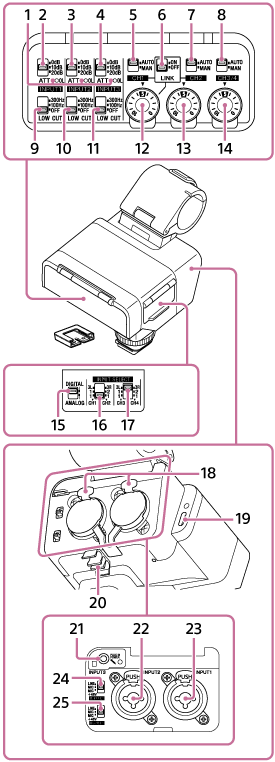

Ilustração a mostrar a localização das peças dos interruptores, controlos e tomadas no adaptador XLR

  1. Lâmpadas OL (sobrecarga)

    Acendem-se quando o sinal de áudio de entrada é suficientemente grande para causar falhas analógicas. Nesses casos, ajuste o nível de entrada utilizando o dispositivo ligado ou o interruptor ATT nesta unidade de forma a que a luz não se acenda durante o funcionamento.

  2. Interruptor ATT (INPUT1)

    Selecione o nível de entrada padrão da tomada INPUT1. Esta definição do interruptor está ativa quando o interruptor INPUT1 (LINE/MIC/MIC+48V) está na posição “MIC” ou “MIC+48V”.

  3. Interruptor ATT (INPUT2)

    Selecione o nível de entrada padrão da tomada INPUT2. Esta definição do interruptor está ativa quando o interruptor INPUT2 (LINE/MIC/MIC+48V) está na posição “MIC” ou “MIC+48V”.

  4. Interruptor ATT (INPUT3)

    Selecione o nível de entrada padrão da tomada INPUT3.

  5. Interruptor AUTO/MAN (CH1)

    Selecione o método (automático/manual) para ajustar o nível do volume do áudio de saída para CH1 na câmara ou no computador.

  6. Interruptor LINK

    Definir o interruptor para “ON” permite que o nível de volume de gravação da saída de áudio para CH2 na câmara ou computador siga automaticamente o de CH1. Isto é útil ao gravar em estéreo para CH1 e CH2.

  7. Interruptor AUTO/MAN (CH2)

    Selecione o método (automático/manual) para ajustar o nível do volume do áudio de saída para CH2 na câmara ou no computador.

  8. Interruptor AUTO/MAN (CH3/4)

    Selecione o método (automático/manual) para ajustar o nível do volume do áudio de saída para CH3 e CH4 na câmara.

  9. Interruptor LOW CUT (INPUT1)

    Utilize este interruptor para minimizar ruídos indesejados ao atenuar os componentes de baixa frequência do som de entrada proveniente da tomada INPUT1. Esta definição do interruptor está ativa quando o interruptor INPUT1 (LINE/MIC/MIC+48V) está na posição “MIC” ou “MIC+48V”.

  10. Interruptor LOW CUT (INPUT2)

    Utilize este interruptor para minimizar ruídos indesejados ao atenuar os componentes de baixa frequência do som de entrada proveniente da tomada INPUT2. Esta definição do interruptor está ativa quando o interruptor INPUT2 (LINE/MIC/MIC+48V) está na posição “MIC” ou “MIC+48V”.

  11. Interruptor LOW CUT (INPUT3)

    Utilize este interruptor para minimizar ruídos indesejados ao atenuar os componentes de baixa frequência do som de entrada proveniente da tomada INPUT3.

  12. Controlo AUDIO LEVEL (CH1)

    Ajuste o nível de volume da gravação do áudio de saída para CH1 na câmara ou no computador.

  13. Controlo AUDIO LEVEL (CH2)

    Ajuste o nível de volume da gravação do áudio de saída para CH2 na câmara ou no computador.

  14. Controlo AUDIO LEVEL (CH3/4)

    Ajuste o nível de volume da gravação do áudio de saída para CH3 e CH4 na câmara.

  15. Interruptor DIGITAL/ANALOG

    Selecione o tipo de saída, digital ou analógica.

    Se a sapata multi-interface na sua câmara não for compatível com a interface de áudio digital, defina o interruptor para “ANALOG”.

  16. Interruptor INPUT SELECT (CH1/CH2)

    Selecione o áudio de entrada para emitir para CH1 e CH2 na câmara ou no computador.

  17. Interruptor INPUT SELECT (CH3/CH4)

    Selecione o áudio de entrada para emitir para CH3 e CH4 na câmara.

  18. Controlo de libertação

  19. Porta USB Type-C®

    Nota

    • A porta USB Type-C nesta unidade destina-se a ligar a um computador que suporte entrada de áudio USB. Como esta porta não suporta entrada de alimentação a partir de fontes de alimentação USB (incluindo USB PD), a unidade não será alimentada mesmo que esteja conectada às mesmas.

  20. Fixador de cabo

  21. Tomada INPUT3 (minitomada estéreo, compatível com alimentação plug-in)

  22. Tomada INPUT2 (3 pinos XLR/TRS*, tipo fêmea, compatível com alimentação fantasma de +48 V)

    * tomada de 3 polos (PONTA: QUENTE, ANEL: FRIO, MANGA: GND)

  23. Tomada INPUT1 (3 pinos XLR/TRS*, tipo fêmea, compatível com alimentação fantasma de +48 V)

    * tomada de 3 polos (PONTA: QUENTE, ANEL: FRIO, MANGA: GND)

  24. Interruptor INPUT2 (LINE/MIC/MIC+48V)

    Selecione a opção adequada ao dispositivo ligado à tomada INPUT2.

  25. Interruptor INPUT1 (LINE/MIC/MIC+48V)

    Selecione a opção adequada ao dispositivo ligado à tomada INPUT1.
