Selecionar o áudio de entrada para emitir em cada canal na câmara ou no computador

Pode selecionar o áudio de entrada a ser emitido para cada canal na câmara ou computador a partir de INPUT1, INPUT2 ou INPUT3 posicionando o interruptor INPUT SELECT nesta unidade.

Nota

  • Defina o número de canais a utilizar no menu da câmara ou do computador.

  • Ao ligar esta unidade ao computador, a gravação está limitada a um máximo de 2 canais.

  • O microfone mostrado na ilustração não é fornecido.

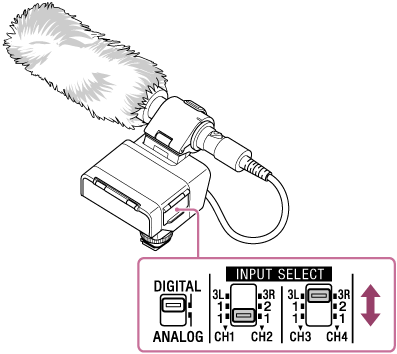

  1. Altere a definição do interruptor INPUT SELECT.

    • Ao emitir para CH1 e CH2

      Defina o interruptor INPUT SELECT (CH1/CH2) em conformidade.

    Tomada de entrada de áudio Definições do interruptor INPUT SELECT (CH1/CH2) Canal de saída de áudio
    Apenas INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 e INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • Ao emitir para CH3 e CH4

      Defina o interruptor INPUT SELECT (CH3/CH4) em conformidade.

    Tomada de entrada de áudio Definições do interruptor INPUT SELECT (CH3/CH4) Canal de saída de áudio
    Apenas INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 e INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Para exemplos detalhados de ligações e definições específicas, consulte “Acerca das definições de entrada e canal”.
