Ligar esta unidade à câmara utilizando o cabo de extensão de áudio de encaixe para acessórios fornecido
Ligue esta unidade à câmara utilizando o cabo de extensão de áudio de encaixe para acessórios fornecido.
É conveniente, por exemplo, quando se grava com um microfone (não fornecido) ligado à unidade à distância.
Nota
-
Antes de ligar/desligar o cabo de extensão de áudio de encaixe para acessórios à/da câmara, desligue a alimentação da câmara.
-
O cabo de extensão de áudio de encaixe para acessórios pode ser utilizado com acessórios de áudio para dispositivos equipados com a sapata multi-interface. Não é compatível com flashes externos.
Para os modelos de câmara compatíveis com o cabo de extensão de áudio de encaixe para acessórios, visite o site em:
-
O microfone mostrado na ilustração não é fornecido.
-
Retire as tampas de proteção do conector desta unidade e o cabo de extensão de áudio de encaixe para acessórios.
-

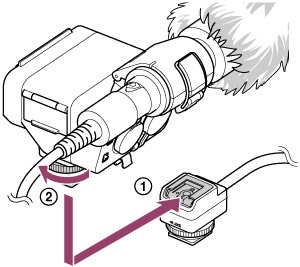

Deslize o pé multi-interface desta unidade para a sapata do cabo de extensão de áudio de encaixe para acessórios (
) e, em seguida, rode o controlo de bloqueio no sentido “LOCK” para fixar firmemente a unidade (
).
Se for difícil inserir o pé multi-interface na sapata, rode o controlo de bloqueio no sentido contrário ao dos ponteiros do relógio até ao máximo e depois tente novamente.
-

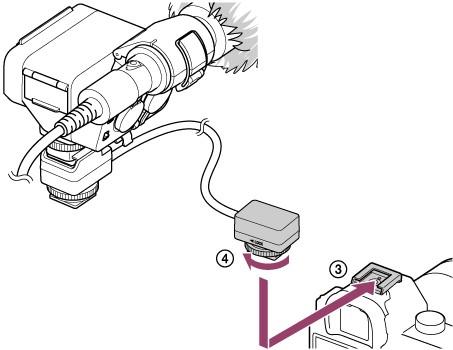

Deslize o pé multi-interface do cabo de extensão de áudio de encaixe para acessórios para a sapata da câmara (
) e, em seguida, rode o controlo de bloqueio no sentido “LOCK” para fixar firmemente o cabo de extensão de áudio de encaixe para acessórios (
).
Se for difícil inserir o pé multi-interface na sapata, rode o controlo de bloqueio no sentido contrário ao dos ponteiros do relógio até ao máximo e depois tente novamente.
Para utilizar a fixação de reforço do cabo de extensão de áudio de encaixe para acessórios fornecida
Ao ligar esta unidade a um equipamento de montagem de câmara ou semelhante, utilize a fixação de reforço do cabo de extensão de áudio de encaixe para acessórios.
-
Ligue o cabo de extensão de áudio de encaixe para acessórios a um equipamento de montagem de câmara ou semelhante e, em seguida, rode o controlo de bloqueio no sentido “LOCK” para fixar firmemente o cabo de extensão de áudio de encaixe para acessórios.
-

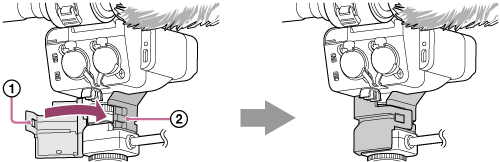

Ligue a fixação de reforço do cabo de extensão de áudio de encaixe para acessórios de forma a que corresponda à forma desta unidade e do cabo de extensão de áudio de encaixe para acessórios.
-
Alinhe o orifício (
) na fixação de reforço do cabo de extensão de áudio de encaixe para acessórios com a protuberância () e empurre-o até que se encaixe no sítio para o fixar.
Nota
-
Ao utilizar o flash incorporado da câmara, retire esta unidade da câmara.
-
Quando não pretender utilizar esta unidade ou o cabo de extensão de áudio de encaixe para acessórios, certifique-se de que volta a colocar a tampa de proteção do conector no pé multi-interface.
-
Ao colocar a fixação de reforço do cabo de extensão de áudio de encaixe para acessórios, tome cuidado para não entalar os dedos.
-
Ao ligar o cabo de extensão de áudio de encaixe para acessórios a um equipamento de montagem de câmara, se o cabo for mais comprido do que o necessário, fixe o excesso, por exemplo, enrolando-o no equipamento de montagem de câmara, de modo a que não apareça na objetiva.
