الرسوم التوضيحية التجميعية
إن الرسوم التوضيحية التجميعية متعلقة بالصوت وقائمة [صوت].

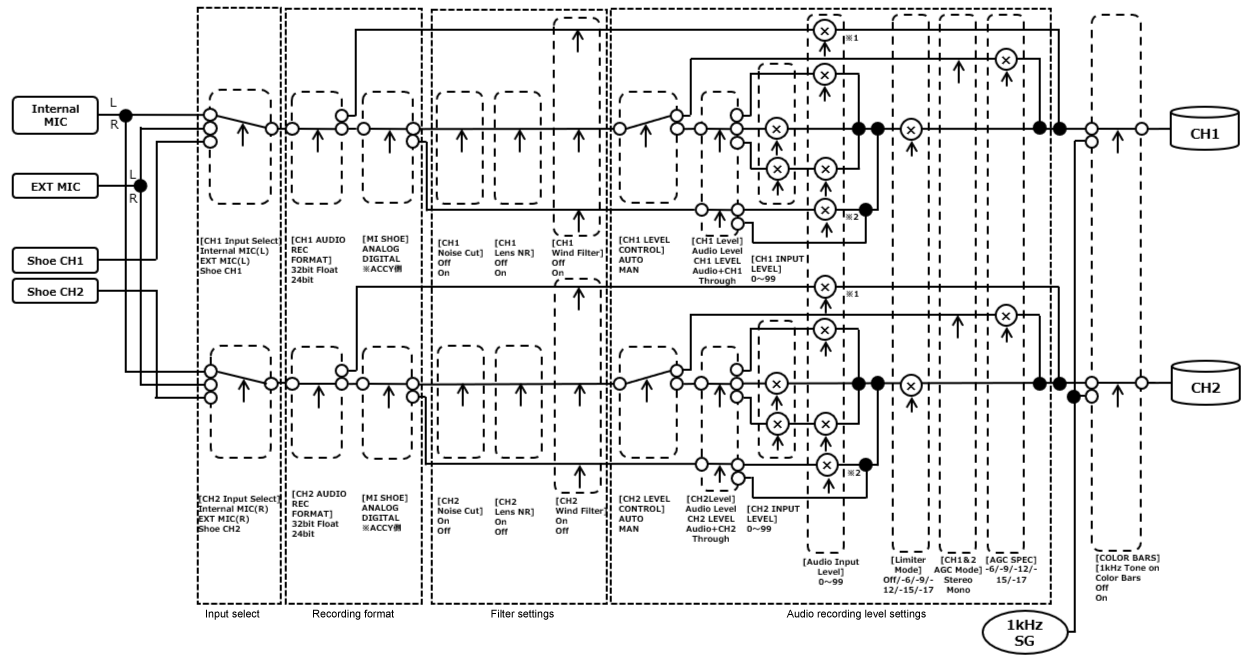

[إدخال الصوت] (CH1&CH2)
*1: معطل عند ضبط مهايئ XLR على AUTO
*2: معطل عند ضبط XLR-H2 وXLR-A4 على AUTO
* يُضبط باستخدام [صوت] – [إدخال الصوت] – [التحكم في مستوى CH1] على [التحكم في مستوى CH2] في القائمة لإدخال الصوت من مهايئ XLR.

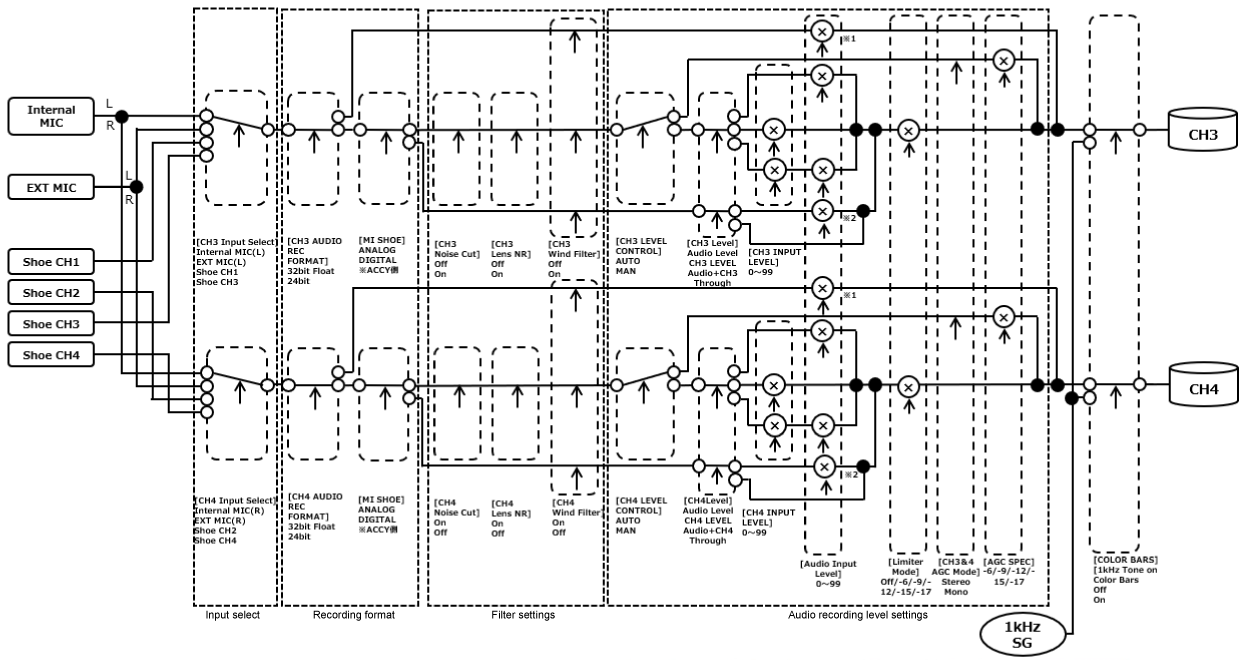

[إدخال الصوت] (CH3&CH4)
*1: معطل عند ضبط مهايئ XLR على AUTO
*2: معطل عند ضبط XLR-H2 وXLR-A4 على AUTO
* يُضبط باستخدام [صوت] – [إدخال الصوت] – [التحكم في مستوى CH1] على [التحكم في مستوى CH3] في القائمة لإدخال الصوت من مهايئ XLR.

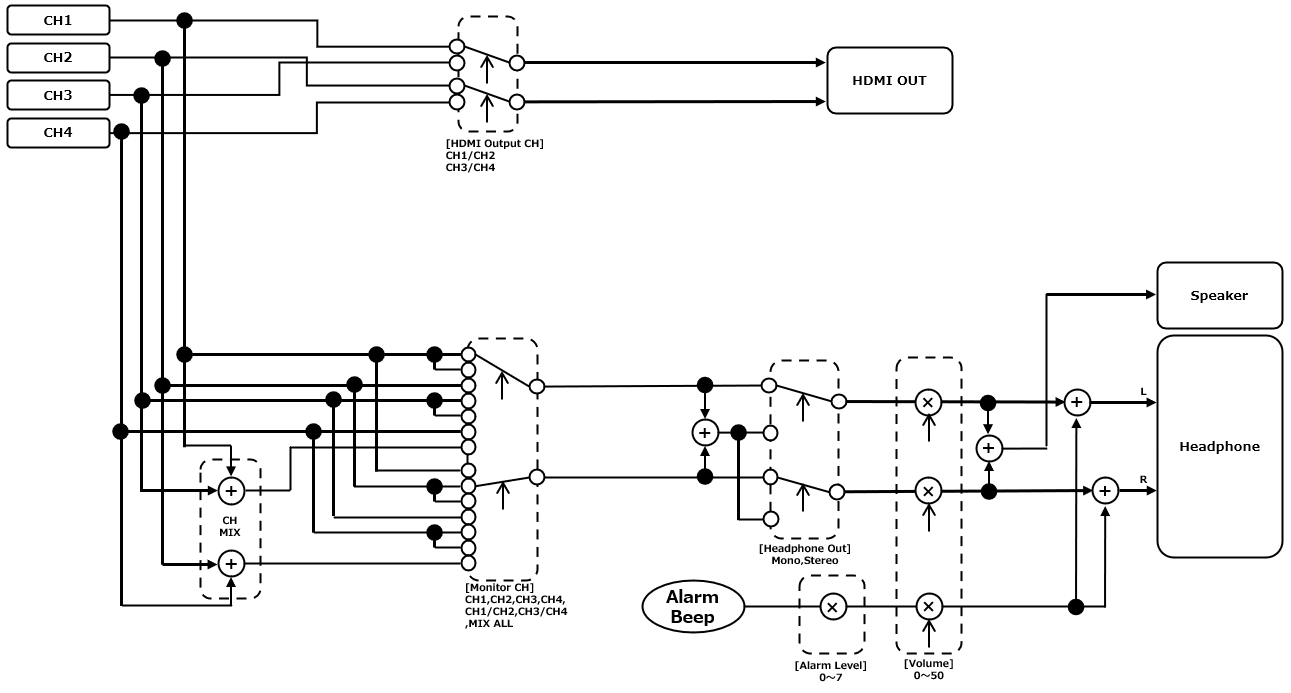

رسم توضيحي تجميعي (مثال للخرج)
