Ubicación de partes y controles
Receptor
-
Monitor (Panel táctil)
-
Rueda/botón de control
-
Botón ON/OFF (encendido)
-
Adaptador de zapata de interfaz múltiple
-
Terminal USB Type-C™
Conecte este terminal a una fuente de alimentación utilizando un cable USB Type-C disponible en el mercado para cargar la batería del receptor o suministrarle alimentación.
También puede conectar el receptor a un dispositivo compatible con entrada de audio USB, como un ordenador o un teléfono inteligente, para grabar audio.
-
Terminal de carga
Utilice el estuche de carga para cargar el receptor.
-
Toma de entrada de audio
Conecte un micrófono externo (no suministrado) para la grabación de audio. Para obtener más detalles, consulte “Grabación de audio en una cámara con el micrófono externo conectado al receptor”.
También puede utilizar este terminal para conectar la toma de salida de auriculares de una cámara mediante un cable de audio TRS de 3,5 mm disponible en el mercado para monitorizar el audio de la cámara a través de los auriculares Bluetooth conectados al receptor.
Para obtener más detalles sobre los ajustes para la monitorización del audio de la cámara, consulte “MONITOR SET.”.
-
Toma de salida de micrófono
Conecte esta toma y la toma de entrada de micrófono de su cámara mediante un cable de audio TRS de 3,5 mm disponible en el mercado para la grabación de audio.

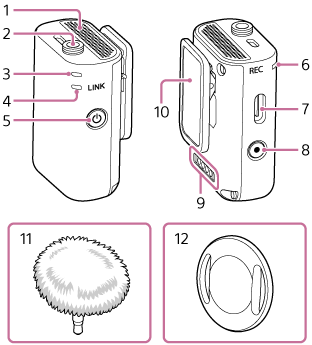

Micrófono
-
Micrófono interno
-
Toma del micrófono externo (monoaural)
Conecte un micrófono externo (no suministrado) a esta toma. La fuente de entrada de audio se cambia automáticamente al micrófono externo conectado.
-
Lámpara de alimentación
Puede comprobar el estado de alimentación y de carga del micrófono.
Cuando la lámpara de alimentación siga parpadeando lentamente en naranja, será necesario cargar la batería.
-
Lámpara LINK
Puede comprobar el estado de comunicación del micrófono.
-
Botón ON/OFF (encendido)
-
Lámpara REC
Permanece iluminada mientras se está grabando en la memoria integrada del micrófono. Parpadea cuando el audio del micrófono está silenciado.
-
Terminal USB Type-C
Conecte este terminal a una fuente de alimentación utilizando un cable USB Type-C disponible en el mercado para cargar la batería del micrófono o suministrarle alimentación.
También puede conectar el micrófono al puerto USB de un ordenador para comprobar en el ordenador los datos grabados almacenados en la memoria integrada del micrófono.
-
Botón REC (grabación)
-
Terminal de carga
Utilice el estuche de carga para cargar el receptor.
-
Presilla
Utilice esta presilla para fijar el micrófono a su ropa.
-
Parabrisas
Fije el parabrisas al micrófono a fin de reducir el ruido causado por la respiración o viento fuerte.
-
Imán
Utilice este imán para fijar el micrófono a su ropa.
Nota
- El micrófono incluye una antena Bluetooth integrada cerca de la etiqueta del número de serie situada en la parte inferior del micrófono. Sostener el micrófono de forma que cubra esta zona puede afectar al alcance de la comunicación inalámbrica.
Estuche de carga
-
Terminal de carga
-
Lámpara indicadora del estado de la carga
Puede comprobar el estado de la batería del estuche de carga.
También puede comprobar el nivel de batería restante del estuche de carga abriendo la tapa cuando el estuche de carga no se esté cargando.
-
Terminal USB Type-C
Coloque el receptor y/o el micrófono en el estuche de carga y conecte este terminal a una fuente de alimentación utilizando un cable USB Type-C disponible en el mercado para cargar las baterías del receptor, del micrófono y del estuche de carga.
También puede conectar el estuche de carga con el micrófono dentro al puerto USB de un ordenador para comprobar en el ordenador los datos grabados almacenados en la memoria integrada del micrófono.
Nota
- No empuje intencionadamente el terminal de carga excepto cuando coloque el receptor o el micrófono en el estuche de carga. Si lo hicieses, podría causar un mal funcionamiento.
