Pantalla de estado del micrófono

Al encender el receptor se muestra la pantalla de estado del micrófono.

La pantalla de estado del micrófono le permite comprobar los ajustes y el estado del micrófono conectado al receptor.

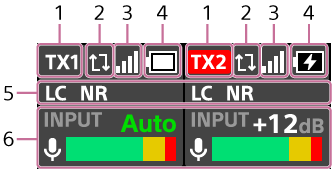

Ilustración de la pantalla de estado del micrófono que indica la localización de las indicaciones en pantalla

  1. Micrófonos conectados

    Cuando hay dos micrófonos conectados, se muestran [TX1] y [TX2]. Cuando hay cuatro micrófonos conectados, se muestran [TX1], [TX2], [TX3] y [TX4].

    El micrófono que está grabando actualmente en su memoria integrada se muestra en rojo. Cuando se ajusta [RAW] para [REC LC/NR FILTER] en el menú REC integrado del micrófono, se muestra [RAW] debajo del nombre del micrófono al que se aplica el ajuste.

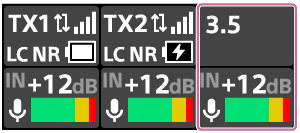

    Cuando hay dos micrófonos conectados, al conectar un micrófono externo (no suministrado) o una cámara a la toma de entrada de audio del receptor se muestra [3.5] como entrada externa.

  2. Ajuste OVERWRITE REC

    Cuando [OVERWRITE REC] está ajustado en activado, se muestran las flechas.

    Para obtener más detalles, consulte “OVERWRITE REC”.

  3. Intensidad de la comunicación entre el micrófono y el receptor

  4. Nivel de batería del micrófono

  5. Ajustes de filtro LC/NR (corte bajo/reducción de ruido)

  6. Medidor de nivel de ganancia de entrada

    Al seleccionar este elemento con la rueda/botón de control, o al tocarlo, se muestra la pantalla de configuración de la ganancia de entrada, donde puede cambiar la ganancia de entrada.

Nota

  • Cuando la frecuencia de muestreo y la profundidad de bits de cuantificación de la cámara se ajustan en “24 bit/96 kHz”, [3.5] no se muestra aunque haya un micrófono externo o una cámara conectados a la toma de entrada de audio del receptor.

Cambiar los ajustes del micrófono/micrófono externo

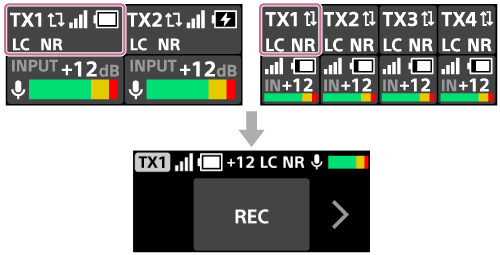

  • Al seleccionar el nombre de un micrófono conectado o de un micrófono externo con la rueda/botón de control, o al tocar el nombre, se muestra la pantalla de configuración del micrófono de entrada del micrófono seleccionado.

    Para obtener más detalles, consulte “Pantalla de configuración del micrófono de entrada”.

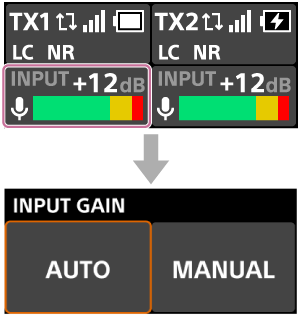

  • Al seleccionar el medidor de nivel/ganancia de entrada con la rueda/botón de control, o al tocarlo, se muestra la pantalla de configuración de la ganancia de entrada.

    Puede seleccionar [AUTO] o [MANUAL] para la configuración de la ganancia de entrada.

    Cuando se ajusta en [AUTO], la ganancia de entrada se ajusta automáticamente.

    Cuando se ajusta en [MANUAL], puede ajustar el valor de la ganancia de entrada manualmente.
