Individuazione delle parti e dei comandi

Ricevitore

Illustrazione del ricevitore per l’individuazione di parti e comandi

  1. Monitor (pannello touch)

  2. Rotellina/Tasto di controllo

  3. Tasto ON/OFF (alimentazione)

  4. Adattatore Multi Interface Shoe

  5. Terminale USB Type-C®

    Collegare questo terminale a una fonte di alimentazione utilizzando un cavo USB Type-C disponibile in commercio per ricaricare la batteria del ricevitore o per alimentare il ricevitore.

    È inoltre possibile collegare il ricevitore a un dispositivo compatibile con l’ingresso audio USB, come un computer o uno smartphone, per la registrazione audio.

  6. Terminale di ricarica

    Utilizzare la custodia di ricarica per ricaricare il ricevitore.

  7. Presa di ingresso audio

    Collegare un microfono esterno (non in dotazione) per la registrazione audio. Per i dettagli, vedere “Registrazione dell’audio su una fotocamera utilizzando il microfono esterno collegato al ricevitore”.

    È inoltre possibile utilizzare questo terminale per collegare la presa di uscita cuffie della fotocamera utilizzando un cavo audio TRS da 3,5 mm disponibile in commercio per monitorare l’audio della fotocamera tramite le cuffie Bluetooth collegate al ricevitore.

    Per i dettagli sulle impostazioni per il monitoraggio dell’audio della fotocamera, vedere “MONITOR SET.”.

  8. Presa di uscita microfono

    Collegare questa presa e la presa di ingresso microfono della fotocamera utilizzando un cavo audio TRS da 3,5 mm disponibile in commercio per la registrazione audio.

Microfono

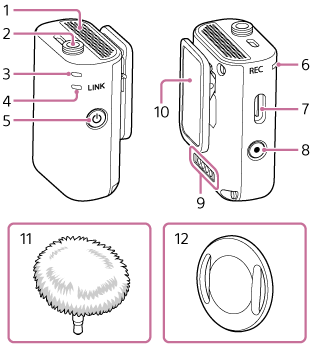

Illustrazione del microfono per l’individuazione di parti e comandi, nonché illustrazioni di protezione antivento e magnete

  1. Microfono interno

  2. Presa microfono esterno (monofonico)

    Collegare un microfono esterno (non in dotazione) a questa presa. La sorgente di ingresso audio viene automaticamente commutata al microfono esterno collegato.

  3. Spia alimentazione

    È possibile controllare lo stato di alimentazione e di ricarica del microfono.

    Quando la spia di alimentazione continua a lampeggiare lentamente in arancione, la batteria deve essere ricaricata.

  4. Spia LINK

    È possibile controllare lo stato di comunicazione del microfono.

  5. Tasto ON/OFF (alimentazione)

  6. Spia REC

    Rimane accesa mentre è in corso la registrazione nella memoria incorporata del microfono. Lampeggia quando l’audio del microfono è disattivato.

  7. Terminale USB Type-C

    Collegare questo terminale a una fonte di alimentazione utilizzando un cavo USB Type-C disponibile in commercio per ricaricare la batteria del microfono o per alimentare il microfono.

    È inoltre possibile collegare il microfono alla porta USB di un computer per controllare sul computer i dati registrati memorizzati nella memoria incorporata del microfono.

  8. Tasto REC (Registrazione)

  9. Terminale di ricarica

    Utilizzare la custodia di ricarica per ricaricare il ricevitore.

  10. Fermaglio

    Utilizzare questo fermaglio per fissare il microfono ai vestiti.

  11. Protezione antivento

    Applicare la protezione antivento al microfono per ridurre i rumori causati dal proprio respiro o dal vento.

  12. Magnete

    Utilizzare questo magnete per fissare il microfono ai vestiti.

Nota

  • Un’antenna Bluetooth è incorporata nel microfono vicino all’etichetta del numero di serie sul fondo del microfono. Tenere il microfono in modo da coprire quest’area potrebbe influire sul campo di comunicazione wireless.

Custodia di ricarica

Illustrazione della custodia di ricarica per l’individuazione di parti e comandi

  1. Terminale di ricarica

  2. Spia di stato della ricarica

    È possibile controllare lo stato della batteria della custodia di ricarica.

    È inoltre possibile controllare il livello di carica residua della batteria della custodia di ricarica aprendo il coperchio quando la custodia di ricarica non è in carica.

  3. Terminale USB Type-C

    Inserire il ricevitore e/o il microfono nella custodia di ricarica e collegare questo terminale a una fonte di alimentazione utilizzando un cavo USB Type-C disponibile in commercio per ricaricare le batterie del ricevitore, del microfono e della custodia di ricarica.

    È inoltre possibile collegare la custodia di ricarica con il microfono all’interno alla porta USB di un computer per controllare sul computer i dati registrati memorizzati nella memoria incorporata del microfono.

Nota

  • Non spingere intenzionalmente all’interno il terminale di ricarica tranne quando si inserisce il ricevitore o il microfono nella custodia di ricarica. Si potrebbero verificare malfunzionamenti.
