各部の名前

ヘッドセット

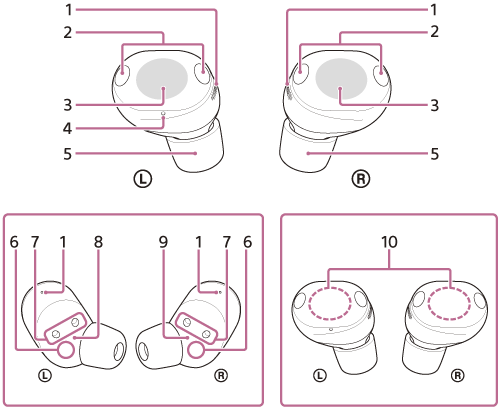

左右ヘッドセットの平らなところが3です。10が内蔵されています。3の近くに1、2があります。イヤーピース（5）を手前に向けて置いたときに6、7、8、9があります。左ヘッドセットには4があります。

  1. 通気孔（左、右）

  2. マイク（左、右）

    通話時やスピーク・トゥ・チャットモード時の声の収音や、ノイズキャンセリング機能、外音取り込み機能（アンビエントサウンドモード）使用時のノイズの収音を行います。

  3. タッチセンサー（左、右）

  4. 凸点（突起）

    L側のヘッドセットには凸点（突起）がついています。

  5. イヤーピース（左、右）

  6. IRセンサー（左、右）

  7. 充電端子（左、右）

  8. （左）マーク

  9. （右）マーク

  10. 内蔵アンテナ（左、右）

    Bluetoothアンテナが左右それぞれのヘッドセットに内蔵されています。


充電ケース

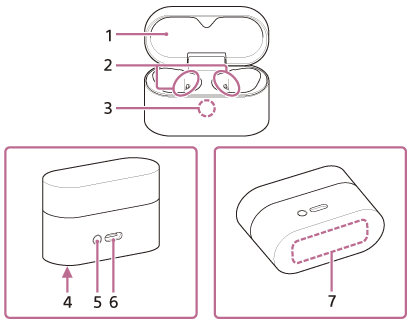

充電ケースのふた（1）を開けた状態で正面に置いたときに、手前に3があります。内部には2があります。充電ケースの背面に5、6があり、底面には4、７があります。

  1. ふた

  2. 充電端子（左、右）

  3. ランプ（青／オレンジ／緑）

    ヘッドセットや充電ケースの充電式電池残量や充電状態、ペアリングモードの状態などを表示します。

  4. 製造番号

    充電ケースの底面に記載されています。

  5. ペアリング／リセット／初期化ボタン

    ペアリングモードにするときや、ヘッドセットをリセットしたり初期化したりするときに使用します。

  6. USB Type-C端子

    付属のUSB Type-Cケーブルで、以下のいずれかの方法でヘッドセットと充電ケースを同時に充電します。

    • 充電ケースをパソコンにつなぐ
    • 市販のUSB ACアダプターを使って電源コンセントにつなぐ

  7. Qi「チー」充電接触面
