Přehled

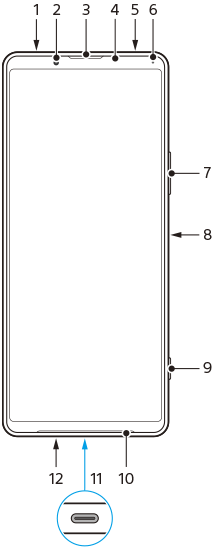

Obrázek předního pohledu zobrazující každou část podle čísla. Horní část, zleva doprava, 1 až 6. Pravá strana, od shora dolů, 7 až 9. Spodní strana, zprava doleva, 10 až 12.

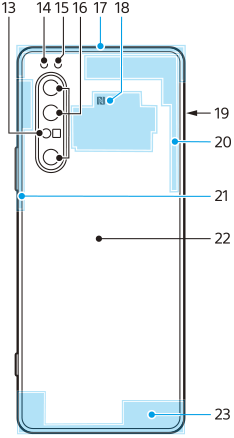

Obrázek zadního pohledu zobrazující jednotlivé části podle čísla. Horní část, zleva doprava, 13 až 17. Horní středová oblast, 18. Pravá strana, 19. Pravá horní oblast, 20. Levá horní oblast, 21. Středová oblast, 22. Spodní oblast, 23.

  1. Konektor náhlavní soupravy
  2. Přední fotoaparát
  3. Reproduktor sluchátka/druhý hlasitý reproduktor
  4. Čidlo vzdálenosti/osvětlení
  5. Druhý mikrofon
  6. Kontrolka nabíjení/oznamovací kontrolka
  7. Tlačítko ovládání hlasitosti/přiblížení
  8. Tlačítko zapnutí/vypnutí / Snímač otisků prstů
  9. Tlačítko spouště fotoaparátu
  10. Hlavní reproduktor
  11. Konektor USB/Nabíječka

    Displej zařízení si můžete prohlížet na televizoru nebo jiném velkém zobrazovacím zařízení pomocí kabelu USB Type-C®.

    K Internetu můžete také přistupovat přes ethernetový kabel Ethernet LAN pomocí komerčně dostupného adaptéru USB-LAN.

    Poznámka

    • Při připojení zařízení k televizoru nebo jiné velké obrazovce pomocí kabelu USB Type-C musí být kabel kompatibilní se standardem konektoru obrazovky. Upozorňujeme, že některé funkce a obsah v zařízení Xperia nemusí být možné zobrazit na televizoru nebo zobrazovacím zařízení.
    • Některé adaptéry USB-LAN nemusejí pracovat správně.
  12. Hlavní mikrofon
  13. Laserový snímač AF
  14. LED blesku
  15. Infračervený snímač RGBC
  16. Hlavní fotoaparát
  17. Vedlejší anténa telefonu
  18. Detekční oblast NFC
  19. Slot karty nano SIM/paměťové karty
  20. 4. anténa telefonu/Wi-Fi/Bluetooth®/anténa GPS
  21. 3. anténa telefonu
  22. Bezdrátová nabíjecí cívka
  23. Hlavní anténa telefonu
