NETWORK RX STATION APPLICATIONPWA-RX1Ver. 1.1 ou ultérieure

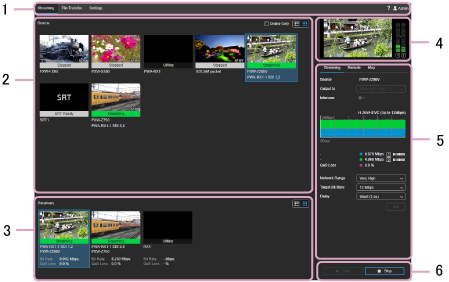

1. En-tête globale

Cliquez sur les icônes et onglets pour basculer d’un écran à l’autre.

• Streaming : affiche l’écran de diffusion en flux.
• Transfert de fichier : affiche l’écran transfert de fichier.
• Réglage : affiche l’écran Réglage.
• (Avertissement) : vous avertit que la date d’expiration du certificat SSL/TLS pour la connexion à l’écran administrateur du Connection Control Manager approche. Mettez à jour le certificat SSL/TLS comme indiqué dans « Configuration d’un certificat SSL/TLS ».
• (Notification) : affiche une note sur la date d’expiration de la licence.
• (Aide) : affiche l’Aide et le Contrat de licence d’utilisateur final (CLUF).
• (nom d’utilisateur) : déconnecte l’utilisateur.

2. Zone Source

Affiche les périphériques de sortie de la diffusion en flux sous forme de miniatures ou de liste.

Dans l’affichage sous forme de miniatures, les miniatures et les informations suivantes sont affichées. L’état d’enregistrement du périphérique de transmission ([REC] pour un enregistrement en cours, [STBY] en veille d’enregistrement) est également affiché sur les miniatures.

• État de la diffusion en flux : Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• Nom du périphérique de transmission : type de caméscope, type de périphérique XDCAM pocket, nom du SRT Caller, ou RX1-(Nº de série)^*
  * Affiché lorsque vous utilisez la diffusion en flux point à point
• Nom du périphérique récepteur : RX1-(Nº de série)

Dans l’affichage sous forme de liste, seuls les noms des périphériques de transmission et les noms des périphériques récepteurs sont affichés.

• Case à cocher [En ligne uniquement] : affiche uniquement les périphériques connectés (y compris les appareils SRT Ready).
• Touche  : affiche les périphériques sous forme de liste.
• Touche  : affiche les périphériques sous forme de miniatures.

3. Zone Récepteurs

Affiche les périphériques de réception de la diffusion en flux sous forme de miniatures ou de liste.

Dans l’affichage sous forme de miniatures, les miniatures et les informations suivantes sont affichées. L’icône s’affiche sur les miniatures lorsque la vidéo de diffusion en flux est enregistrée dans un fichier du côté du PWA-RX1. L’icône s’affiche sur les miniatures lorsque la sortie RTMP est activée.

• État de la diffusion en flux : Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• Nom du périphérique de transmission : type de caméscope, type de périphérique XDCAM pocket, nom du SRT Caller, ou RX1-(Nº de série)^*
  * Affiché lorsque vous utilisez la diffusion en flux point à point
• Nom du périphérique récepteur : RX1-(Nº de série)
• Débit binaire
• Taux de perte de la diffusion en flux

Dans l’affichage sous forme de liste, seuls les noms des périphériques de transmission et les noms des périphériques récepteurs sont affichés.

• Touche  : affiche les périphériques sous forme de liste.
• Touche  : affiche les périphériques sous forme de miniatures.

4. Zone de prévisualisation

Affiche un aperçu du contenu diffusé depuis le périphérique sélectionné dans la zone Source.

5. Zone Réglage

Configure les réglages de la diffusion en flux pour la source sélectionnée.

Onglet [Streaming]

• Source : affiche le nom du périphérique de diffusion en flux.
• Output to : sélectionne la destination de sortie de diffusion en flux du PWA-RX1 ou du port SDI. Ne peut être modifiée lorsque la diffusion en flux est en cours.
• Intercom : active/désactive la fonction intercom. L’état de la fonction intercom apparaît également à l’écran. Pour plus de détails sur l’état, consultez « Fonctionnement intercom ».
• Graphique : affiche la variation du débit binaire, le taux de perte de la diffusion et le codec.
• Porteur : affiche le nom du porteur réseau utilisé pour la communication avec le caméscope et le débit binaire. Les informations affichées varient en fonction du caméscope connecté et de l’état du caméscope.
• QoS Loss : affiche le taux de perte de la diffusion continue.
• Network Range : sélectionne la résolution de diffusion en flux et le débit binaire maximum. [Very High], [High], [High (F)], [High (R)], [Middle], [Low], ou [Very Low] peuvent être sélectionnés. Les valeurs disponibles pour la sélection varient selon le caméscope connecté et l’état du caméscope.
• Target Bit Rate : sélectionne le débit binaire cible lorsque [Cochez le réglage du débit binaire cible] dans l’onglet [CCM] est réglé sur activé. Les options de débit binaire disponibles pour la sélection varient selon le réglage [Network Range].
• Delay : sélectionne le délai de diffusion en flux. [Very Short (0.7s)], [Very Short (1s)], [Short (1.5s)], [Middle (3s)], [Long (5s)], ou [Very Long (10s)] peuvent être sélectionnés (le délai affiché est une estimation. Le délai actuel peut varier à cause du délai de réseau ajouté).
• Touche [Set] : applique les modifications aux réglages [Network Range], [Target Bit Rate] et [Delay].

Onglet [Remote]

• Bouton [Camera Control] : active la commande à distance du caméscope.
• Bouton [Proxy REC] : permet de régler s’il faut ou non enregistrer un fichier proxy sur le caméscope.

Onglet [Map]

• Touche [Show Location] : affiche l’emplacement actuel des caméscopes sur une carte.

6. Zone de Réglage de diffusion en flux

Contrôle le fonctionnement de diffusion.

• Touche [Start] : démarre la diffusion en flux. Lors de l’utilisation de SRT, le récepteur passe au statut connecté en mode SRT listener. Suivez les instructions qui s’affichent à l’écran pour lancer la diffusion en flux à partir de SRT caller.
• Touche [Stop] : arrête la diffusion en flux.
