Διαγράμματα τμημάτων

Τα διαγράμματα μπλοκ σχετίζονται με τον ήχο και το μενού [Audio] (Ήχος).

[Audio Input] (Είσοδος ήχου) (CH1 και CH2)

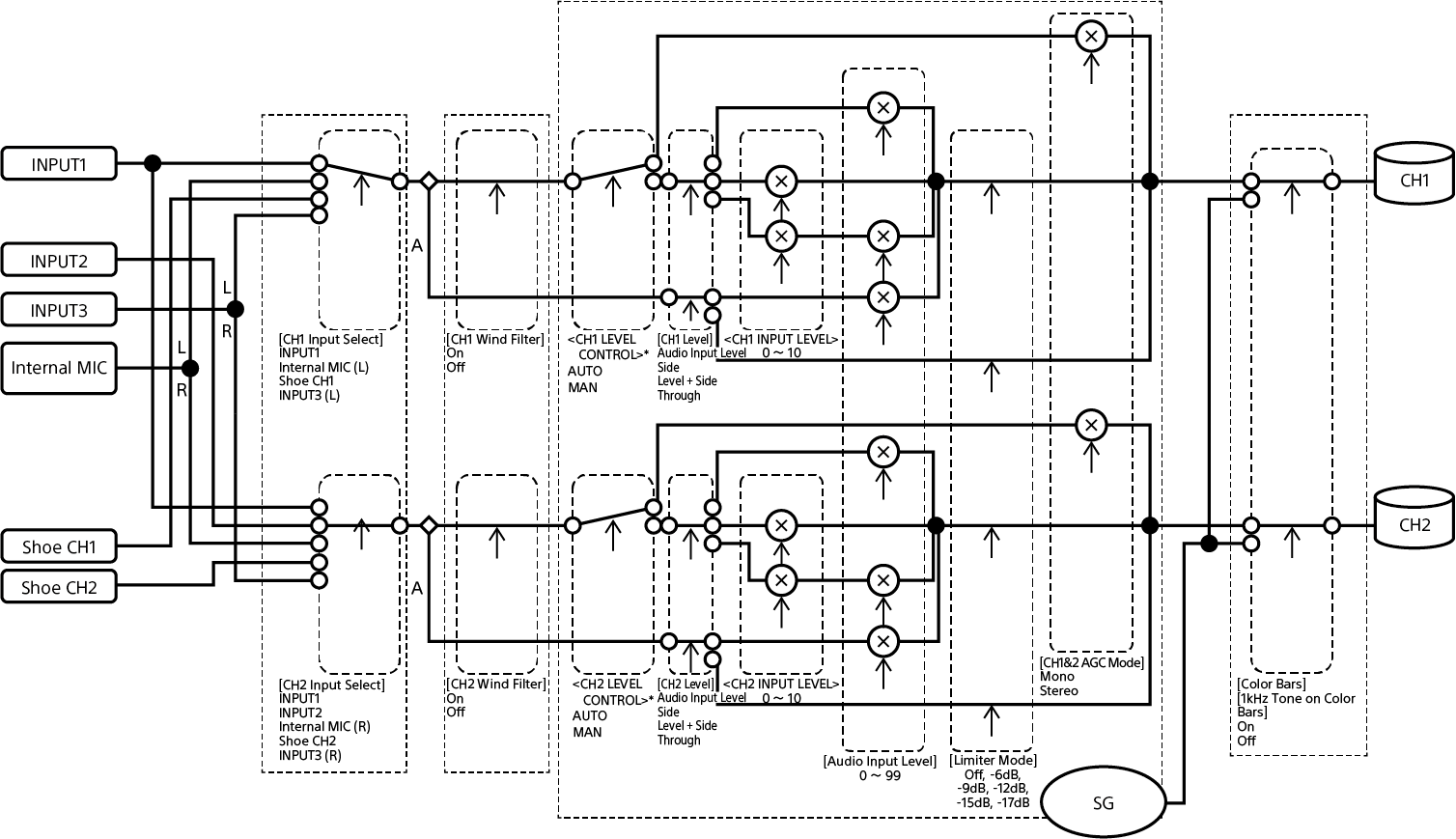

Διάγραμμα μπλοκ εισόδου ήχου CH1/CH2

A: Με προσαρμογέα XLR

* Ορίστε επιλέγοντας [Audio Input] (Είσοδος ήχου) – [CH1 Level Control] (Έλεγχος στάθμης CH1) έως [CH4 Level Control] (Έλεγχος στάθμης CH4 ) στην οθόνη κατάστασης [Audio] (Ήχος) για είσοδο ήχου από έναν προσαρμογέα XLR.

[Audio Input] (Είσοδος ήχου) (CH3 και CH4)

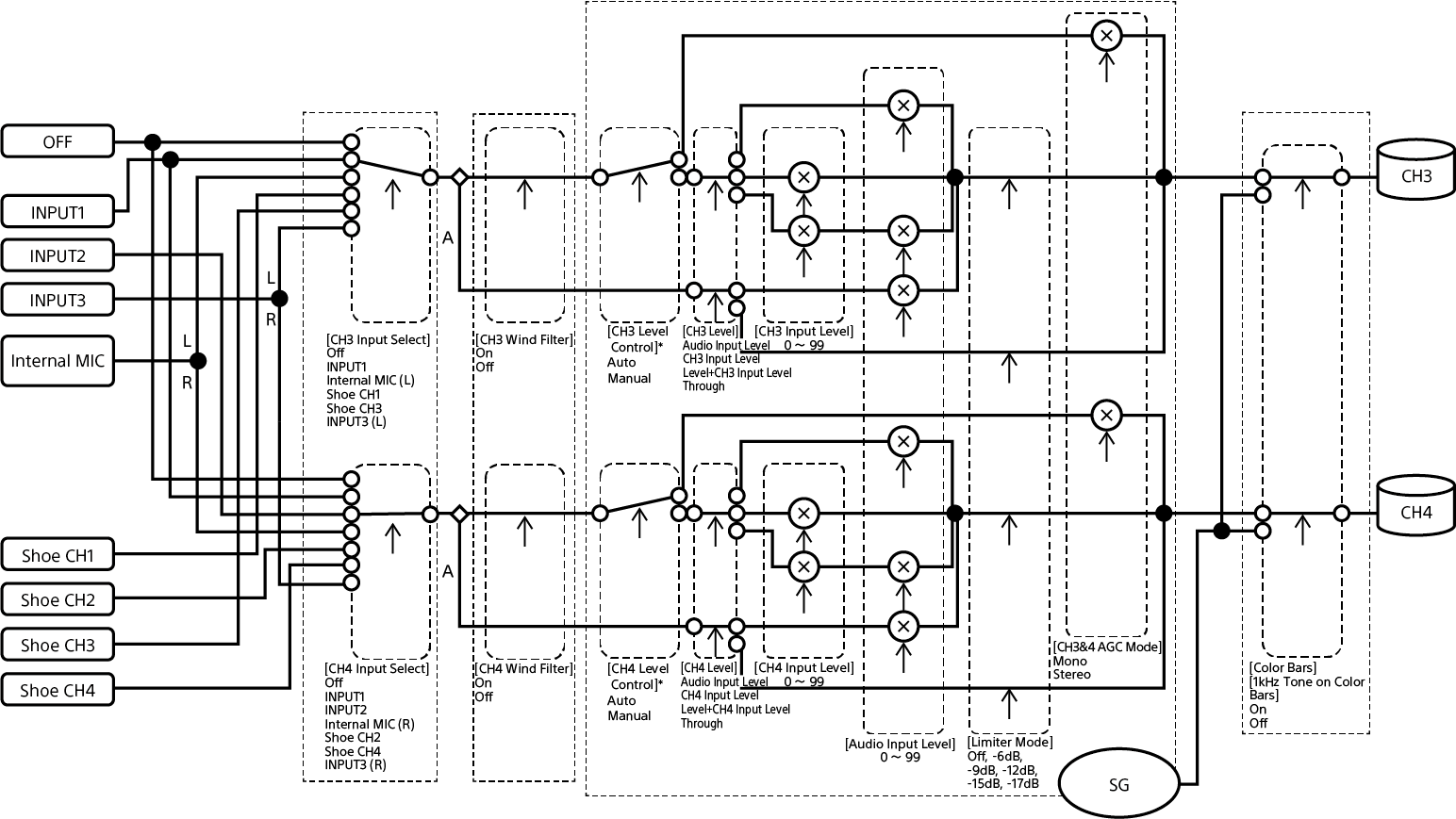

Διάγραμμα μπλοκ εισόδου ήχου CH3/CH4

A: Με προσαρμογέα XLR

* Ορίστε επιλέγοντας [Audio Input] (Είσοδος ήχου) – [CH1 Level Control] (Έλεγχος στάθμης CH1) έως [CH4 Level Control] (Έλεγχος στάθμης CH4 ) στην οθόνη κατάστασης [Audio] (Ήχος) για είσοδο ήχου από έναν προσαρμογέα XLR.
