Ενδείξεις οθόνης

Κατά τη λήψη (εγγραφή/αναμονή) και την αναπαραγωγή, η κατάσταση και οι ρυθμίσεις της μονάδας προβάλλονται σε υπέρθεση επάνω στην εικόνα.

Μπορείτε να εμφανίσετε/αποκρύψετε τις πληροφορίες χρησιμοποιώντας το κουμπί DISPLAY. Ακόμα και όταν είναι κρυμμένες, οι ενδείξεις θα εμφανίζονται κατά την εκτέλεση λειτουργιών του άμεσου μενού.

Μπορείτε επίσης να επιλέξετε να εμφανίσετε/κρύψετε κάθε στοιχείο ανεξάρτητα.

Πληροφορίες που εμφανίζονται στην οθόνη κατά τη λήψη

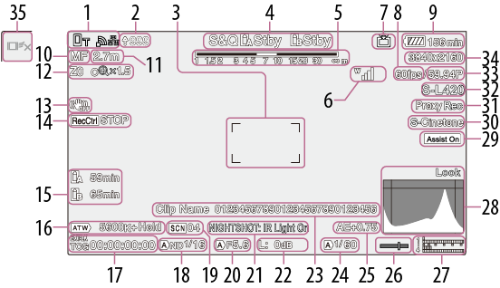

Οθόνη λήψης

  1. Κατάσταση δικτύου

    Εμφανίζει την κατάσταση σύνδεσης δικτύου ως εικονίδιο.

  2. Πρόοδος αποστολής/αρχεία που απομένουν

  3. Περιοχή εστίασης

    Εμφανίζει την περιοχή εστίασης για αυτόματη εστίαση.

  4. Λειτουργία εγγραφής υποδοχής A/B/κατάσταση λειτουργίας

    HDMI Σημασία
    Rec Εγγραφή
    Stby Αναμονή για εγγραφή
  5. Depth of field (Βάθος πεδίου)

  6. Κατάσταση σειράς UWP-D

    Εμφανίζει την ισχύ σήματος του επιπέδου RF ως εικονίδιο όταν συνδεθεί μια συσκευή σειράς UWP-D στην υποδοχή MI που έχει διαμορφωθεί για μεταφορά ψηφιακού ήχου.

  7. Κατάσταση ροής

    Για τη μετάδοση ροής SRT, εμφανίζεται επίσης ο ρυθμός μετάδοσης bit ARC.

    HDMI Σημασία
    Κατάστασης μετάδοσης ροής
    Αλλαγή σε κατάσταση μετάδοσης ροής
    Κατάσταση μη μετάδοσης ροής λόγω σφάλματος
  8. Ρυθμός καρέ λήψης στη λειτουργία Αργή και γρήγορη κίνηση
  9. Υπολειπόμενο φορτίο μπαταρίας/τάση DC IN

  10. Λειτουργία εστίασης

    HDMI Σημασία
    Λειτουργία [Focus Hold] (Διατήρηση εστίασης)
    Λειτουργία MF
    Λειτουργία AF
    Λειτουργία AF με παρακολούθηση σε πραγματικό χρόνο
    AF με αναγνώριση θέματος (AF////)
    Εικονίδιο ανίχνευσης ατόμων
    Εικονίδιο AF με ανίχνευση μόνο για άτομα
    Εικονίδιο αποθηκευμένου προσώπου παρακολούθησης
    Εικονίδιο παύσης AF1)

    1)Εμφανίζεται κατά τη διάρκεια της λειτουργίας αυτόματης εστίασης, όταν η αυτόματη εστίαση δεν μπορεί να συνεχιστεί και διακόπτεται προσωρινά. Το εικονίδιο εξαφανίζεται όταν η αιτία για τη διακοπή της λειτουργίας αυτόματης εστίασης επιλύεται και η αυτόματη εστίαση συνεχίζεται.

  11. Θέση εστίασης

    Εμφανίζει τη θέση εστίασης.

  12. Θέση ζουμ

    Εμφανίζει τη θέση του ζουμ στο εύρος 0 (ευρυγώνιος) έως 99 (τηλεφακός).

    Η οθόνη μπορεί να αλλάξει σε ένδειξη μπάρας.

    Τα παρακάτω στοιχεία προστίθενται στην οθόνη όταν έχει ενεργοποιηθεί η λειτουργία Clear Image Zoom (Ζουμ καθαρής εικόνας).

    HDMI Σημασία
    Η λειτουργία Clear Image Zoom (Ζουμ καθαρής εικόνας) είναι ενεργοποιημένη
    Τιμή μεγέθυνσης Κατά τη χρήση της λειτουργίας Clear Image Zoom (Ζουμ καθαρής εικόνας)
  13. Λειτουργία σταθεροποίησης εικόνας

  14. Κατάσταση [Rec Control] (Έλεγχος εγγραφής) στις εξόδους SDI/HDMI

    Εμφανίζει την κατάσταση εξόδου του σήματος εξόδου SDI/HDMI.

  15. Υπολειπόμενη χωρητικότητα μέσων εγγραφής

    HDMI Σημασία
    Σύνδεση/κατάσταση σύνδεσης ([Media(A)]) [Μέσο εγγραφής(Α)]
    Σύνδεση/κατάσταση σύνδεσης ([Media(B)]) [Μέσο εγγραφής(Β)]
    Σύνδεση/κατάσταση σύνδεσης ([Media(B)]) [Μέσο εγγραφής(Β)]1)

    (Αναβοσβήνει)    		 Κατάσταση σύνδεσης (χωρίς δυνατότητα εγγραφής) ([Media(B)]) [Μέσο εγγραφής(Β)]1) 2)

    1)Μόνο για εγγραφή κλιπ proxy

    2)Παρουσιάστηκε σφάλμα ή ανεπαρκής υπολειπόμενη χωρητικότητα κατά την έναρξη ή κατά τη διάρκεια της εγγραφής.

    Το εικονίδιο (Προστασία) εμφανίζεται αν η κάρτα μνήμης έχει προστασία από εγγραφή.

  16. Λειτουργία ισορροπίας λευκού

    HDMI Σημασία
    Αυτόματη λειτουργία
    [Hold] (Αναμονή) Παύση αυτόματης λειτουργίας
    W:P Προκαθορισμένη λειτουργία
    W:A Λειτουργία μνήμης A
    W:B Λειτουργία μνήμης B

  17. Εξωτερικό κλείδωμα κωδικού ώρας/Δεδομένα ώρας

    Εμφανίζει την ένδειξη "EXT-LK" όταν η μονάδα είναι κλειδωμένη στον κωδικό ώρας μιας εξωτερικής συσκευής.

  18. Φίλτρο ND

    HDMI Σημασία
    Αυτόματη λειτουργία
  19. Αρχείο σκηνής

  20. Iris

    Εμφανίζει τη θέση της ίριδας (τιμή F).

  21. Κατάσταση [NIGHTSHOT] (Νυχτερινή λήψη)/Προειδοποίηση επιπέδου βίντεο

  22. Απολαβή

    Στη λειτουργία λήψης [Custom] (Προσαρμοσμένη), εμφανίζει την τιμή απολαβής ή την τιμή ISO. Στη λειτουργία λήψης με λογαριθμικό προφίλ, εμφανίζει την τιμή ISO.

    HDMI Σημασία
    Αυτόματη λειτουργία
    H Προκαθορισμένη λειτουργία H
    M Προκαθορισμένη λειτουργία M
    L Προκαθορισμένη λειτουργία L
    Λειτουργία προσωρινής ρύθμισης

  23. Όνομα κλιπ

    Εμφανίζει το όνομα του κλιπ που εγγράφεται ή πρόκειται να εγγραφεί στη συνέχεια.

  24. Shutter
  25. Λειτουργία AE/Επίπεδο AE

  26. Ένδειξη επιπέδου

    Εμφανίζει το οριζόντιο επίπεδο σε βήματα του ±1° έως και ±15°.

  27. Μετρητής επιπέδου ήχου

    Εμφανίζει τη στάθμη ήχου στα κανάλια CH1 έως CH4.

  28. Οθόνη σήματος βίντεο

    Εμφανίζει μια κυματομορφή, ένα διανυσματοσκόπιο και ένα ιστόγραμμα.

    Η πορτοκαλί γραμμή υποδεικνύει την καθορισμένη τιμή του επιπέδου ζέβρας.

    Στην κατάσταση λήψη με λογαριθμικό προφίλ, η κατάσταση της εφαρμογής LUT στόχου οθόνης επάνω από την οθόνη. Όταν είναι επιλεγμένη η ρύθμιση [LUT Off] (Απενεργοποίηση LUT), εμφανίζεται η ρύθμιση γκάμας χρωμάτων. Όταν είναι επιλεγμένη η ρύθμιση [LUT On] (Ενεργοποίηση LUT), εμφανίζεται η ένδειξη "Look" ανεξάρτητα από τον τύπο του LUT που έχει εφαρμοστεί.

  29. Υποβοήθηση εμφάνισης γάμμα/Βασική εμφάνιση

    Στη λειτουργία λήψης [Custom] (Προσαρμοσμένη), εμφανίζει την κατάσταση της λειτουργίας υποβοήθησης εμφάνισης γάμμα. Η λειτουργία υποβοήθηση εμφάνισης γάμμα μπορεί να ενεργοποιηθεί/απενεργοποιηθεί με τη χρήση προγραμματιζόμενου κουμπιού στον οποίο έχει αντιστοιχιστεί η ρύθμιση [Gamma Display Assist] (Υποβοήθηση εμφάνισης γάμμα).

    Στη λειτουργία λήψης με λογαριθμικό προφίλ, εμφανίζει τη ρύθμιση της βασικής εμφάνισης.

  30. Ένδειξη εγγραφής βίντεο

    Εμφανίζει το σήμα βίντεο για εγγραφή στις κάρτες μνήμης. Στη λειτουργία λήψης [Custom] (Προσαρμοσμένη), εμφανίζει τη ρύθμιση της βασικής εμφάνισης.

    Στη λειτουργία λήψης με λογαριθμικό προφίλ, εμφανίζει τη ρύθμιση της γκάμας χρωμάτων.

  31. Κατάσταση proxy

    HDMI Σημασία
    Ενεργή εγγραφή proxy
    Εγγραφή proxy

    (αναβοσβήνει)    		 H εγγραφή proxy δεν είναι έτοιμη
    Ενεργή εγγραφή proxy σε τμήματα
    Εγγραφή proxy σε τμήματα

    (αναβοσβήνει)    		 Η εγγραφή proxy σε τμήματα δεν είναι έτοιμη

  32. Ένδειξη φορμά εγγραφής (κωδικοποιητής)

    Εμφανίζει το όνομα του φορμά για εγγραφή στις κάρτες μνήμης.

  33. Ένδειξη φορμά εγγραφής (ρυθμός καρέ και μέθοδος σάρωσης)

  34. Ένδειξη φορμά εγγραφής (μέγεθος εικόνας)

    Εμφανίζει το μέγεθος εικόνας για εγγραφή στις κάρτες μνήμης.

  35. Κουμπί διακοπής AF με παρακολούθηση σε πραγματικό χρόνο

Πληροφορίες που εμφανίζονται στην οθόνη κατά την αναπαραγωγή

Οι παρακάτω πληροφορίες προβάλλονται σε υπέρθεση επάνω στην εικόνα αναπαραγωγής.

Οθόνη αναπαραγωγής

  1. Κατάσταση δικτύου
  2. Πρόοδος αποστολής/αρχεία που απομένουν
  3. Αριθμός κλιπ/συνολικός αριθμός κλιπ
  4. Κατάσταση αναπαραγωγής
  5. Φορμά αναπαραγωγής (ρυθμός καρέ και μέθοδος σάρωσης)
  6. Κατάσταση ροής

  7. Bit rate

    Εμφανίζει τον ρυθμό μετάδοσης bit για τη μετάδοση ροής SRT όταν η ρύθμιση [ARC] έχει οριστεί σε [On] (Ενεργοποίηση). Η ένδειξη αναβοσβήνει αν ο ρυθμός μετάδοσης bit πέσει κάτω από την τιμή που έχει οριστεί από τη λειτουργία ARC.

  8. Φορμά αναπαραγωγής (μέγεθος εικόνας)
  9. Υπολειπόμενο φορτίο μπαταρίας/τάση DC IN
  10. Φορμά αναπαραγωγής (κωδικοποιητής)

  11. Μέσα εγγραφής

    Το εικονίδιο (Προστασία) εμφανίζεται αν η κάρτα μνήμης έχει προστασία από εγγραφή.

  12. Δεδομένα ώρας
  13. Όνομα κλιπ

  14. Υποβοήθηση εμφάνισης γάμμα

    Στη λειτουργία λήψης [Custom] (Προσαρμοσμένη), εμφανίζει την κατάσταση της λειτουργίας υποβοήθησης εμφάνισης γάμμα.

    Στη λειτουργία λήψης με λογαριθμικό προφίλ, εμφανίζει το LUT οθόνης που έχει εφαρμοστεί.

  15. Μετρητής επιπέδου ήχου

    Εμφανίζει το επίπεδο ήχου αναπαραγωγής.

  16. Γάμμα εγγραφής κλιπ αναπαραγωγής

    Εμφανίζει τη ρύθμιση γάμμα εγγραφής αν το κλιπ που αναπαράγεται καταγράφτηκε με τις ρυθμίσεις [HLG] ή [S-Log3].

Εικονίδια

Εικονίδια σύνδεσης δικτύου

Λειτουργία δικτύου Κατάσταση σύνδεσης Εικονίδιο
Κατάσταση σημείου πρόσβασης Λειτουργία ως σημείου πρόσβασης
Σφάλμα λειτουργίας σημείου πρόσβασης
Λειτουργία σταθμού Συνδεδεμένο Wi-Fi
Ένταση σήματος Wi-Fi (4 επίπεδα)
Το Wi-Fi είναι αποσυνδεδεμένο (συμπεριλαμβάνεται και ο χρόνος που επιχειρείται η σύνδεση)
Σφάλμα σύνδεσης Wi-Fi
Wired LAN Συνδεδεμένο ενσύρματο LAN
Αποσυνδεδεμένο ενσύρματο LAN
Σφάλμα ενσύρματου LAN
Σύνδεση (tethering) USB Σύνδεση (tethering) USB συνδεδεμένη
Σύνδεση (tethering) USB αποσυνδεδεμένη
Σφάλμα σύνδεσης (tethering) USB
Bluetooth Ενεργή λειτουργία Bluetooth

Εικονίδια σειράς UWP-D

Κατάσταση πομπού Κατάσταση λήψης Εικονίδιο
Απενεργοποίηση Δεν γίνεται λήψη
Κανονική κατάσταση μετάδοσης Γίνεται λήψη
(ένδειξη έντασης σήματος 4 επιπέδων)
Κατάσταση σίγασης Γίνεται λήψη (σε σίγαση)
Κατάσταση προειδοποίησης υπολειπόμενου φορτίου μπαταρίας Γίνεται λήψη
(Εικονίδιο που αναβοσβήνει)
Κατάσταση σίγασης και προειδοποίησης υπολειπόμενου φορτίου μπαταρίας Γίνεται λήψη
(Εικονίδιο που αναβοσβήνει)
