Állapotképernyő

Az egység beállításai és állapota az állapotképernyőn ellenőrizhetők. A csillaggal (*) jelölt elemek beállítása módosítható.

Az állapotképernyő megjelenítéséhez

  • Nyomja meg a MENU gombot.

Tipp

  • Az egyes állapotképernyők a teljes menü [Technical] – [Menu Settings] – [Menu Page On/Off] pontjában jeleníthetők meg/rejthetők el.

Az állapotképernyő kikapcsolásához

  • Fordítsa el a többfunkciós tárcsát.
  • Nyomja fel/le a többfunkciós választót.
  • Pöccintse fel/le az állapotképernyőt.

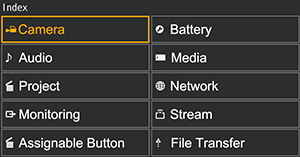

  • Az [Index] képernyő megjelenítéséhez pöccintse jobbra az állapotképernyőt, és válassza ki a megtekinteni kívánt oldalt.

Az állapotképernyő elrejtéséhez

  • Nyomja meg a MENU gombot.

Beállítás módosítása

Ha látszik az állapotképernyő, adott oldalon egy beállítási elem kiválasztásának lehetővé tételéhez nyomja meg a többfunkciós tárcsát vagy többfunkciós választót. Válasszon oldalszámot és az oldalak kapcsolásához nyomja meg.

Érintéses művelettel közvetlenül is választhat elemeket.

Megjegyzés

  • Az állapotképernyőről való módosítások letiltásához állítsa a teljes menü [Technical] – [Menu Settings] – [User Menu Only] pontját [On] értékre.

[Camera] állapotképernyő

Előbeállítások állapotát jeleníti meg.

Megjelenített elem Magyarázat
[White Switch<B>] Fehéregyensúly „B” memória beállítás
[White Switch<A>] Fehéregyensúly „A” memória beállítás
[White Switch<P>] [Preset White] beállítás
[ND]<előbeállított>* ND szűrő [Preset] beállítása
[ISO/Gain<L>]* [ISO/Gain<L>] beállítás
[ISO/Gain<M>]* [ISO/Gain<M>] beállítás
[ISO/Gain<H>]* [ISO/Gain<H>] beállítás
[Zebra1]* Zebra 1 be/ki beállítása és szintje
[Zebra2]* Zebra 2 be/ki beállítása és szintje
[VF Gamma] / [Gamma] Gamma kategória és görbe
[Scene File]* Aktuálisan használt jelenetfájl és fájlazonosítója

[Audio] állapotképernyő

Az egyes csatornák bemeneti beállítását, kivezérlésmérőjét és hangerőmonitor beállítását jeleníti meg.

Megjelenített elem Magyarázat
[CH1] [Level] Automatikus beállítás be/ki állapota
Hang kivezérlésmérő
[Source]* Bemenőjel-forrás
[Reference]* Bemeneti referenciaszint
[Wind Filter]* A mikrofon szélzajcsökkentő szűrőjének beállítása
[CH2] [Level] Automatikus beállítás be/ki állapota
Hang kivezérlésmérő
[Source]* Bemenőjel-forrás
[Reference]* Bemeneti referenciaszint
[Wind Filter]* A mikrofon szélzajcsökkentő szűrőjének beállítása
[CH3] [Level]* Automatikus beállítás be/ki állapota
Hang kivezérlésmérő
[Source]* Bemenőjel-forrás
[Reference]* Bemeneti referenciaszint
[Wind Filter]* A mikrofon szélzajcsökkentő szűrőjének beállítása
[CH4] [Level]* Automatikus beállítás be/ki állapota
Hang kivezérlésmérő
[Source]* Bemenőjel-forrás
[Reference]* Bemeneti referenciaszint
[Wind Filter]* A mikrofon szélzajcsökkentő szűrőjének beállítása
[Audio Input Level]* Bemeneti hangszint (master hangerő) beállítás
[HDMI Output CH]* HDMI és fejhallgató kimeneti hangcsatorna beállítás
[Headphone Out]* Fejhallgató kimeneti típus beállítás
[Monitor CH]* Monitorcsatorna beállítás

[Project] állapotképernyő

A felvételkészítési projekttel kapcsolatos alapbeállításokat jeleníti meg.

Megjelenített elem Magyarázat
[Frequency/Scan]* Rendszerfrekvencia és letapogatási módszer beállítások
[Codec]* Kodek beállítás a felvételhez
[Rec Function]* Speciális felvétel funkció be/ki beállítás és fő beállítások
[Simul Rec]* 2-kártyahelyes egyidejű felvételi funkció be/ki állapota és beállítása
[Title Name]* A klipnév cím része
[Video Format]* Képméret memóriakártyákra való rögzítéshez
[Picture Cache Rec]*1) A kép gyorsítótáras felvételi funkció be/ki kapcsolása és gyorsítótár méret beállítások
[Number] A klipnév szám toldaléka
[Shooting Mode]* A felvételkészítési üzemmód beállítása
[Auto Framing]* Automatikus keretezés funkció beállítása
[Proxy Rec]* Proxy felvétel be/ki beállítása

1)csak a PXW-Z200 típusnál

[Monitoring] állapotképernyő

Az SDI/HDMI kimenet beállításait jeleníti meg.

Megjelenített elem Magyarázat
[SDI]1) [Signal]* Kimeneti képméret
[Info. Disp.]* Képernyőkép kimenet be/ki beállítása
[Color Gamut]* Színterjedelem beállítás/Monitor LUT állapot
[HDMI] [Signal]* Kimeneti képméret
[Info. Disp.]* Képernyőkép kimenet be/ki beállítása
[Color Gamut]* Színterjedelem beállítás/Monitor LUT állapot
[IP/USB] [Signal]* Kimeneti képméret/átkapcsolás a [Stream] állapotképernyőre/[USB Stream] be/ki beállítás
[Info. Disp.] Képernyőkép kimenet ([Off] (rögzített))
[Color Gamut]* Színterjedelem beállítás/Monitor LUT állapot
[LCD/VF] [Color Gamut]* Gamma megjelenítés segítés beállítás/Színterjedelem beállítás/Monitor LUT állapot
[Base Look/LUT]* [Base Look/LUT] beállítás
[Gamma Display Assist]* [Gamma Display Assist] be/ki állapot

1)csak a PXW-Z200 típusnál

[Assignable Button] állapotképernyő

A programozható gombokhoz rendelt funkciókat jeleníti meg.

Megjelenített elem Magyarázat
1 Az 1. programozható gombhoz rendelt funkció
2 A 2. programozható gombhoz rendelt funkció
3 A 3. programozható gombhoz rendelt funkció
4 A 4. programozható gombhoz rendelt funkció
5 Az 5. programozható gombhoz rendelt funkció
6 A 6. programozható gombhoz rendelt funkció
7 A 7. programozható gombhoz rendelt funkció
8 A 8. programozható gombhoz rendelt funkció
9 A 9. programozható gombhoz rendelt funkció
10 A 10. programozható gombhoz rendelt funkció
11 A 11. programozható gombhoz rendelt funkció
[<PUSH AUTO>] A FOCUS PUSH AUTO gombhoz rendelt funkció
[Multi Function Dial] A többfunkciós tárcsához rendelt funkció
[Lens Ring] A fókuszgyűrűkhöz rendelt funkciók
[IRIS Dial] Az IRIS tárcsához rendelt funkció

[Battery] állapotképernyő

Az akkumulátorról és a DC IN táplálásról jelenít meg információkat.

Megjelenített elem Magyarázat
[Detected Battery] Az akkumulátor típusa
[Remaining] Maradék kapacitás (%)
[Charge Count] Az újratöltések száma
[Capacity] Maradék kapacitás (Ah)
[Voltage] Az akkumulátor feszültsége (V)
[Manufacture Date] Az akkumulátor gyártási dátuma
[Video Light Remaining] A videofény akkumulátor maradék kapacitása
[Power Source] Tápfeszültség forrás
[Supplied Voltage] A tápfeszültség forrás feszültsége

[Media] állapotképernyő

A memóriakártyák maradék kapacitását és maradék felvételrögzítési idejét jeleníti meg.

Megjelenített elem Magyarázat
Az A memóriakártya információja Ikont jelenít meg, ha van adathordozó az „A” kártyahelyen.
Az A memóriakártya maradék kapacitás kijelzője Az „A” kártyahelyen levő memóriakártya százalékos maradék kapacitása, sávdiagramon.
Az A memóriakártya maradék ideje Az „A” kártyahelyen levő memóriakártya becsült maradék felvételrögzítési idejét adja meg percben, aktuális felvételi feltételek mellett.
Az A memóriakártya inicializáló gombja Nyomja meg az A memóriakártya inicializáló menüjének megjelenítéséhez.
A B memóriakártya információja Ikont jelenít meg, ha van adathordozó a „B” kártyahelyen.
A B memóriakártya maradék kapacitás kijelzője A „B” kártyahelyen levő memóriakártya százalékos maradék kapacitása, sávdiagramon.
A B memóriakártya maradék ideje A „B” kártyahelyen levő memóriakártya becsült maradék felvételrögzítési idejét adja meg percben, aktuális felvételi feltételek mellett.
A B memóriakártya inicializáló gombja Nyomja meg a B memóriakártya inicializáló menüjének megjelenítéséhez.

[Network] állapotképernyő

A hálózati kapcsolat állapotát jeleníti meg.

Megjelenített elem Magyarázat
[Wireless LAN]* Vezeték nélküli LAN hálózat beállításai és kapcsolati állapota
[Wired LAN]* Vezetékes LAN hálózat beállításai és kapcsolati állapota
[USB] / [USB Stream] / [USB Tethering]* Az USB funkció beállításai és kapcsolati állapota
[Bluetooth] Bluetooth beállítása és kapcsolati állapota
[Show Authentication] Megnyomásakor megjelenik a felhasználónév és jelszó az egység csatlakoztatásához

Tipp

  • Ha villog a [Status] oszlop, a villogó elemre koppintással tippek jeleníthetők meg a teendőkről. Részletek: „„Monitor & Control” kapcsolat”, „Kapcsolódás az internetre vezeték nélküli LAN hálózaton”, „Kapcsolódás az internetre USB internetmegosztással” és „Kapcsolódás az internetre vezetékes LAN hálózaton”.

[Stream] állapotképernyő

A streamelés állapotát jeleníti meg.

Megjelenített elem Magyarázat
[RTMP/RTMPS Status]* / [SRT-Caller Status]* Streamelési funkció be/ki beállítása.
Ha beállítása [On], megjeleníti a streamelési funkció állapotát is.
[ARC] [SRT-Caller 1] – [SRT-Caller 3] automatikus sebességvezérlési funkció be/ki állapot.
Ha beállítása [On], megjeleníti az automatikus sebességvezérlés állapotát is.
[Destination]* Streamelési célhely beállítás
[Latency] / [TTL] [SRT-Caller 1] – [SRT-Caller 3] streamelési késés és time-to-live (TTL) adatcsomag élettartam
[Destination URL] Streamelési célhely URL
[Codec] Kodek
[Audio Channel] Hangcsatorna
[Resolution] / [Bit Rate] Streamelési felbontás és bitsebesség

[File Transfer] állapotképernyő

Fájlátviteli információkat jelenít meg.

Megjelenített elem Magyarázat
[Auto Upload]* [Auto Upload] be/ki állapot
[Auto Upload (Proxy)]* [Auto Upload (Proxy)] be/ki darabolt állapot
[Total Transfer Progress] Minden feladat átviteli előrehaladása
[Default Upload Server]* [Auto Upload (Proxy)] az átviteli célszerver kiválasztása
[Job Status(Remain/Total)] A hátralevő feladatok és az összes feladat száma
[Current File Transfer Progress] Az aktuális fájlátvitel előrehaladása
[Current Transferring File Name] A pillanatnyilag átvitt fájl neve
[Server Address] A fájlátvitel célszerverének címe
[Destination Directory] A fájlátvitel célszerverének célkönyvtára
