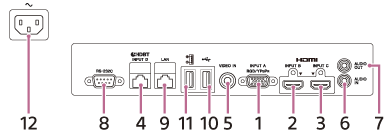

Teile und Bedienelemente (Verbindungsanschlüsse)
- Eingang A (INPUT A)
Video: RGB/Y PB PR-Eingang (RGB/Y PB PR) - Eingang B (INPUT B)
Video: HDMI-Eingang (HDMI)
Audio: HDMI-Eingang (HDMI) - Eingang B (INPUT C)
Video: HDMI-Eingang (HDMI)
Audio: HDMI-Eingang (HDMI) - Eingang D (INPUT D)
HDBaseT-Anschluss (HDBT) - Video (VIDEO IN)
Video: Videoeingang - Audio (AUDIO IN)
Audio: Audioeingang - Audio (AUDIO OUT)
Audio: Audioausgang - RS-232C-Anschluss (RS-232C)
Ein RS-232C-konformer Steueranschluss. Zum Anschließen an den RS-232C-Computeranschluss über ein RS-232C-Kabel (gekreuzt). - LAN-Anschluss
- USB-Anschluss (Typ A) (
)
Anschluss für Softwareaktualisierung - USB-Anschluss (Typ A)
Dedizierter Anschluss zur Stromversorgung. Die USB-Stromversorgung mit bis zu 5 V/2 A ist verfügbar. - Netzeingangsbuchse (
)
Hier wird das mitgelieferte Netzkabel angeschlossen.
