Objektivverschiebungsbereich

Der Objektivverschiebungsbereich steht für die Entfernung in Prozent (%), um die das Objektiv von der Ausgangsposition des projizierten Bildes aus verschoben werden kann, wobei die volle Breite und die volle Höhe des projizierten Bildes als 100 % gelten.

Seitenansicht

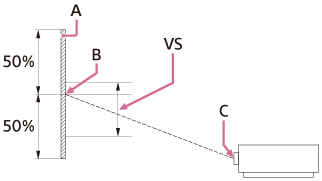

Abbildung zur Position des vertikalen Objektivverschiebungsbereichs und der Projektionsfläche

A: Projiziertes Bild

B: Mitte des projizierten Bilds

C: Objektivmitte

VS: Objektivverschiebungsbereich

Draufsicht

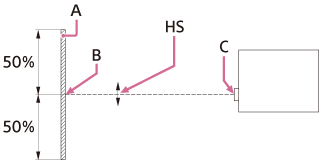

Abbildung zur Position des horizontalen Objektivverschiebungsbereichs, des Projektors und der Projektionsfläche

A: Projiziertes Bild

B: Mitte des projizierten Bilds

C: Objektivmitte

HS: Objektivverschiebungsbereich

Objektivverschiebungsbereich

Abbildung zum Objektivverschiebungsbereich

A: Projiziertes Bild

C: Bildmitte

Schattierung: Objektivverschiebungsbereich

VS+: Vertikaler Objektivverschiebungsbereich (aufwärts) [%]

VS–: Vertikaler Objektivverschiebungsbereich (abwärts) [%]

HS+: Horizontaler Objektivverschiebungsbereich (rechts) [%]

HS–: Horizontaler Objektivverschiebungsbereich (links) [%]

Abbildung zum vertikalen/horizontalen Objektivverschiebungsbereich

VS+ = 55 [%]

VS− = 35 [%]

HS+ = HS− = 15 [%]


VS+ [%] = 55 − 3,667 × (HS+ [%] oder HS− [%])

VS− [%] = 35 − 2,333 × (HS+ [%] oder HS− [%])

HS+ [%] = HS− [%] = 15 − 0,273 × VS+ [%]

HS+ [%] = HS− [%] = 15 − 0,429 × VS− [%]
