Projektionsentfernung
Die Projektionsentfernung bezieht sich auf den Abstand zwischen der Vorderseite des Objektivs und der Projektionsfläche.
Die Projektionshöhe ist die Entfernung zwischen dem Schnittpunkt (A in der Abbildung) und der unteren Kante (bzw. oberen Kante bei Deckeninstallation) der Projektionsfläche. In diesem Punkt schneiden sich die von der Projektionsfläche aus senkrecht verlängerte Linie und die Linie, die von der Objektivmitte aus im rechten Winkel darauf trifft.
Bei diesem Projektor ist der Wert für die Projektionsentfernung bei Boden- und Deckeninstallation identisch.

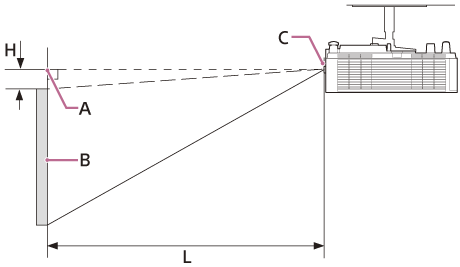

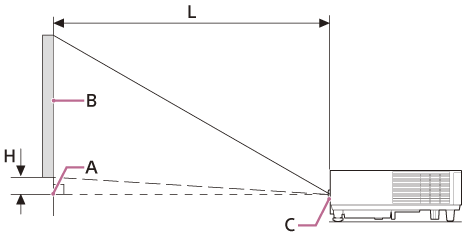

Bei Boden-/Deckeninstallation (Projektoroberseite parallel zur Decke)
A: Schnittpunkt der von der Projektionsfläche aus senkrecht verlängerten Linie und der Linie, die von der Objektivmitte aus im rechten Winkel darauf trifft
B: Projektionsfläche
C: Vorderseite des Objektivs
H: Projektionshöhe
L: Projektionsentfernung
