Digitalni fotoaparat s izmjenjivim objektivomVodič za pomoć za ILX-LR1

Stražnja strana

1. Prekidač LOCK
2. Gumb  (Povećaj)

   Tijekom reprodukcije možete povećati zaslon reprodukcije.

   Kad snimate, možete upotrijebiti dodijeljene funkcije u postavkama prilagođenih tipki. Funkcija za snimanje nije prema zadanim postavkama dodijeljena. Dodijelite željenu funkciju s pomoću postavki prilagođenih tipki.

3. Prekidač ON/OFF (napajanje)
4. Žaruljica napajanja

   Kad svijetli zelenom bojom: napajanje je aktivno i prekidač ON/OFF (napajanje) je uključen

   Kad svijetli crvenom bojom: napajanje je aktivno i prekidač ON/OFF (napajanje) je isključen

5. Prekidač poklopca memorijske kartice
6. pristupna žaruljica
7. Utor za memorijsku karticu
8. Poklopac memorijske kartice
9. Tipka MENU
10. Za snimanje: gumb C (prilagodljivi gumb)
    Za gledanje: gumb (brisanje)
11. Kotačić za upravljanje
12. Gumb (reprodukcija)
13. Prekidač Still/Movie/S&Q
14. Gumb okidač/MOVIE (film)
15. Terminal napajanja i kontrole



16. Utor za fiksiranje vijka za USB Type-C
17. Priključak USB tip C
18. HDMI mikro priključak

Prednja strana

1. Indeks montiranja
2. Slikovni senzor*
3. postolje
4. Kontakti objektiva*
5. Tipka za otpuštanje objektiva



6. Oznaka položaja slikovnog senzora
   • Slikovni senzor je senzor koji pretvara svjetlo u električni signal. Položaj slikovnog senzora je označen (Oznaka položaja slikovnog senzora). Prilikom mjerenja točne udaljenosti između fotoaparata i objekta obratite pozornost na vodoravnu liniju.
   • Ako se objekt nalazi bliže od minimalne udaljenosti za snimanje objektiva, izoštravanje se ne može potvrditi. Pazite da se objekt nalazi na dovoljnoj udaljenosti od fotoaparata.
7. Lampica snimanja
8. Objektiv

^* Nemojte izravno dodirivati te dijelove.

Donji dio

1. Utor priključka tronošca
   Podržava vijke 1/4-20 UNC

   Upotrijebite tronožac uz vijak koji ima manju duljinu od 5,5 mm (7/32 inča) (preporuča se zatezni moment od 2,0 N・m).
   U suprotnom nećete moći sigurno pričvrstiti fotoaparata i možete oštetiti fotoaparat.

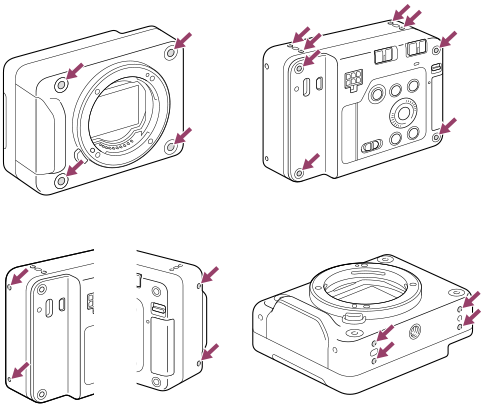

Utori za fiksiranje vijaka (M3)

Upotrijebite vijke M3 koji imaju duljinu manju od 4,5 mm (3/16 inča) (preporuča se zatezni moment od 0,6 N・m).

Ako upotrebljavate vijke koji nisu opisanih dimenzija, nećete moći pričvrstiti ovaj proizvod i možete ga oštetiti.

Utori za fiksiranje vijaka mogu se pronaći na sljedećim mjestima.

• Prednji dio: 4 mjesta
• Stražnji dio: 4 mjesta
• Gornji dio: 4 mjesta
• Bočne strane: 2 mjesta na svakoj strani
• Donji dio: 4 mjesta
