Primjer povezivaja pojedinačnog uređaja

Individualnim povezivanje na jedinicu napajanja, generator signala ili računalo na terminal za napajanje i kontrolu, USB Type-C terminal i HDMI mikropriključak na ovom proizvodu, moguće je napajanje ovom proizvodu, zajednička kontrola i nadzor.

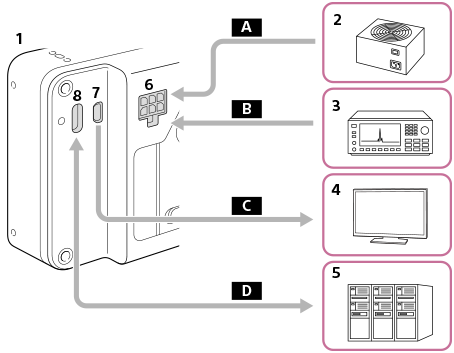

Slika primjera povezivanje fotoaparata na individualni uređaj

  1. Ovaj proizvod
  2. Jedinica napajanja
  3. Generator signala
  4. Monitor
  5. Računalo/oprema itd.
  6. Terminal napajanja i kontrole
  7. HDMI mikro priključak
  8. Priključak USB tip C

Napajanje

FOCUS (naredba za izoštravanje fotoaparata)
TRIGGER (nareda za otpuštanje okidača fotoaparata)

Zaslon rada / prikaz uživo (HDMI)

Camera control (USB)

Primjer upotrebe razdjelnika PoE

Ako upotrebljavate razdjelnik PoE, možete istovremeno napajati i rukovati fotoaparatom.

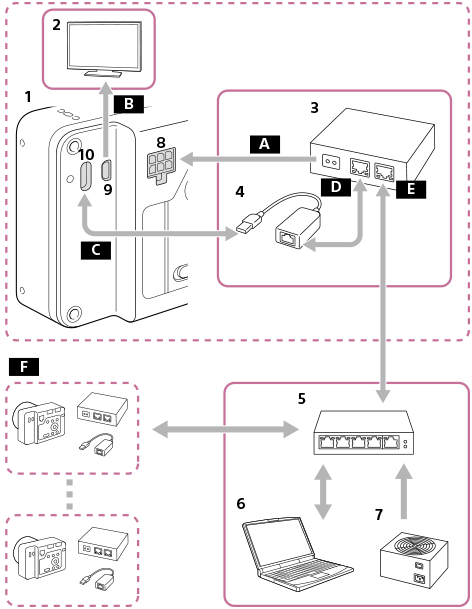

Slika primjera povezivanja fotoaparata na razdjelnik PoE

  1. Ovaj proizvod
  2. Monitor
  3. Razdjelnik PoE
  4. Adapter USB-LAN
  5. Čvorište prebacivanja za PoE
  6. Osobno računalo
  7. Jedinica napajanja
  8. Terminal napajanja i kontrole
  9. HDMI mikro priključak
  10. Priključak USB tip C

Napajanje

Zaslon rada / prikaz uživo (HDMI)

Camera control (USB)

PoE OUT (LAN)

PoE IN (LAN)

Povezivanje na više razina gornjeg sustava je moguće.

Note

  • Kad povezujete terminal FOCUS/TRIGGER/EXPOSURE terminala za napajanje i kontrolu na uređaj osim izvora napajanja, povežite GND (0 V) povezanog uređaja na terminal DC IN na ovom proizvodu.
