Ručna izrada kabela za napajanje i kontrolu

Pogledajte sljedeće kad ručno priključujete kabel za napajanje i kontrolu bez upotrebe isporučenog.

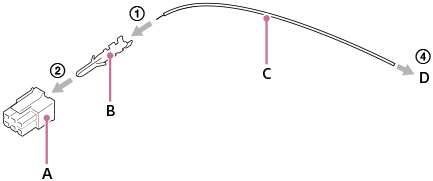

A: priključak Molex

B: naborani terminal Molex

C: žica voda

D: priključak kompatibilan s uređajem koji će se povezati


Postupak izrade

  1. Uvijte naborani terminal (B) na žicu voda (C) s pomoću nabrane šablone Molex.
  2. Pričvrsite naborani terminal izrađen u koraku 1 na priključak (A).
  3. Ponovite korake 1 i 2 ovisno o broju pinova koji će se upotrijebiti.
  4. Povežite priključak koji će se pričvrstiti (D) na uređaj koji će se povezati.

Referentni dijelovi

Informacije o korištenim dijelovima u isporučenom kabelu za napajanje i kontrolu

A: proizvela tvrtka Molex/430250600

B: proizvela tvrtka Molex/462355001

D: proizvela tvrtka SMK/LGP0038-0100F

Note

  • Upotrijebite priključak i naborani teminal kompatibilne s pinom Molex Micro-Fit 3.0 6 pin (430450622).
  • Upotrijebite naborani terminal sa zlatnim premazom.
  • Pobrinite se da povežete na terminal napajanja (+)/GND/(-)/FOCUS/TRIGGER/EXPOSURE ispravno. Ako povežete na krivi terminal, postoji rizik od kvara, dima ili požara i sl.
  • Upotrebljivi raspon napona je DC 10 V – 18 V (na strani terminala kućišta fotoaparata). Izračunajte impendansu tako da je unutar ovog raspona i izradite kabel.
