Specifikacije terminala za napajanje i kontrolu

Specifikacije priključka

Molex Micro-Fit 3.0 6 pin (430450622)

Slika pina terminala za napajanje i kontrolu

Broj pina Ulaz/izlaz Naziv Function
1 ― ― Ovo nije funkcionalni terminal.
2 GND DC 10-18 V IN - Povezan je na GND.
3 Izvor napajanja DC 10-18 V IN + Povezan je na izvor napajanja.
4 Input FOCUS Zaključava fokus fotoaparata na ulaz „Low”.
5 Input TRIGGER Izvršava se snimanje s ulazom „Low” kad je ulaz za terminal FOCUS „Low”.
6 Izlaz EKSPOZICIJA Emitira se „Low” kad je prednji zastor potpuno otvoren sve dok se dovrši ekspozicija (1 milisek. ili dulje).

DC IN priključak

Ulazni napon: 10 V – 18 V

Terminal EXPOSURE (izlaz)

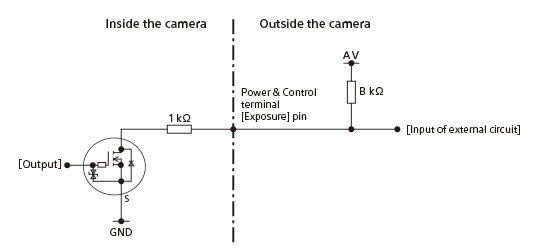

Dijagram kruga signala terminala EXPOSURE

Uključena ekspozicija: otvoren otvor ON

Isključena ekspozicija: otvoreni otvor OFF

  • Otvorite izlazni otvor što zahtijeva povlačni otpornik za vanjski krug. Konfigurirajte krug tako da zadovoljava sljedeću formulu.
    C ≥ A × 1/(B+1)

    A: PU izvor napona napajanja (V)
    B: PU otpor (kΩ)
    C: VIL vanjskog kruga (V)

Terminal FOCUS / terminal TRIGGER (ulaz)

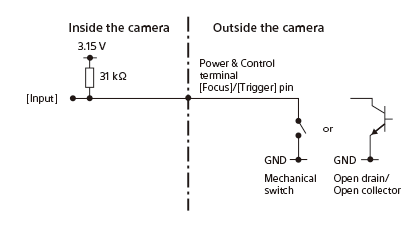

Dijagram kruga signala terminala FOCUS / termnala TRIGGER

Uključeni fokus: 0 V

Isključeni fokus: otvoreno

Uključeni okidač: 0 V

Isključeni okidač: otvoreno

  • Povežite ovaj pin na prekidač koji se može prebacivati između otvorenog (nepriključenog) i GND-a (0 V) ili otvorenog otvora / otvorenog kruga prikljupljača.

Preporučeni dijagram vremena

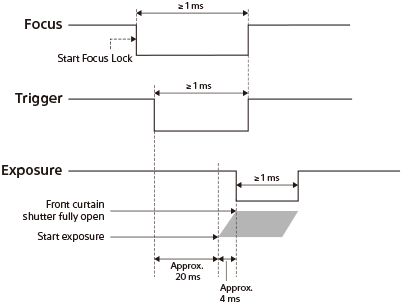

Dijagram trajanja generiranja signala za fokus/okidač/ekspoziciju

  • Kad snimate uz fokus i okidač, fokus se mora uključiti prije okidača.

Napomene o vezama

Kad povezujete terminal FOCUS/TRIGGER/EXPOSURE) na uređaj koji nihje izvor napajanja, povežite GND (0 V) povezanog uređaja na DC IN terminal ovog proizvoda.

Note

  • Kad upotrebljavate kabel koji nije isporučeni kabel za napajanje i kontrolu, pobrinite da se da je napajanje terminala (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE) ispravno. Ako povežete na krivi terminal, postoji rizik od kvara, dima ili požara i sl.
  • Ako postavite funkciju [Priority Set in AF-S] ili [Priority Set in AF-C] to [AF] ili [Balanced Emphasis] i trajanje uključivanja fokusa do uključivanja okidača je prekratko, možda nećete moći postići fokus na vrijeme i snimiti. U tom slučaju povećajte vrijeme do uključivanja okidača ili postavite funkciju [Priority Set in AF-S] ili [Priority Set in AF-C] na [Release]. (Kad je funkcija [Release] postavljena, izvršit će se snimanje čak ako je subjekt izvan fokusa.)
  • Čak ako se funkcija [Drive Mode] postavi na [Single Shooting], moguće je neprekidno snimanje tako da se stalno uključi/isključi funkcija Focus/Trigger. Međutim, maksimalna brzina neprekidnog snimanja ograničena je kako slijedi. Uz to brzina snimanja može biti sporija ovisno o uvjetima snimanja.
    • Kad se funkcija Trigger uključi/isključi dok je zadržana funkcija Focus: do otprilike 5 kadrova po sekundi
    • Kad su funkcije Focus i Trigger uključene/isključene: do otprilike 2,5 kadrova po sekundi
