Dalys

Užpakalinė pusė

Galinės fotoaparato dalies iliustracija

  1. Jungiklis LOCK
  2. (padidinimo) mygtukas

    Atkūrimo metu galite padidinti atkūrimo ekraną.

    Fotografuodami galite naudoti funkcijas, priskirtas pasirinktinių klavišų nustatymuose. Fotografavimo funkcija pagal numatytuosius nustatymus nepriskirta. Priskirkite norimą funkciją naudodami pasirinktinių klavišų nustatymus.

  3. Jungiklis ON / OFF (maitinimo)
  4. Maitinimo lemputė

    Kai šviečia žaliai: maitinimas tiekiamas, o ON/OFF (maitinimo) jungiklis įjungtas

    Kai šviečia raudonai: maitinimas tiekiamas, o ON/OFF (maitinimo) jungiklis išjungtas

  5. Atminties kortelės dangtelio jungiklis
  6. Prieigos lemputė
  7. Atminties kortelės lizdas
  8. Atminties kortelės dangtelis
  9. Mygtukas MENU
  10. Fiksavimas: C mygtukas (pasirinktinis)
    Peržiūra: (trynimo) mygtukas
  11. Valdymo ratukas
  12. Mygtukas (atkūrimas)
  13. Fotografavimo / filmavimo / S&Q jungiklis
  14. Užraktas / mygtukas MOVIE (filmavimas)
  15. Maitinimo ir valdymo jungtis

    Galinės fotoaparato dalies iliustracija

  16. C tipo USB jungties tvirtinimo varžto anga
  17. „USB Type-C“ jungtis
  18. HDMI mikrolizdas

Priekis

Fotoaparato be objektyvų iliustracija

  1. Tvirtinimo žymė
  2. Vaizdo daviklis*
  3. montavimo jungtis
  4. Objektyvo kontaktai*
  5. Objektyvo išleidimo mygtukas

    Priekinės fotoaparato dalies iliustracija

  6. Vaizdo daviklio padėties žymė
    • Vaizdo daviklis yra jutiklis, kuris šviesą paverčia elektros signalu. Vaizdo jutiklio padėtį nurodo (vaizdo jutiklio padėties žymė). Matuodami tikslų atstumą nuo fotoaparato iki objekto, vadovaukitės horizontalios linijos padėtimi.
    • Jei objektas yra arčiau nei minimaliu objektyvo fotografavimo atstumu, sufokusuoti nepavyks. Įsitikinkite, kad atstumas tarp objekto ir fotoaparato yra pakankamas.
  7. Filmavimo lemputė
  8. Objektyvas


* Šių dalių nelieskite.


Apačia

Fotoaparato apačios iliustracija

  1. Trikojo lizdo anga
    Galima naudoti 1/4-20 UNC varžtus

    Naudokite trikojį ir pan. su mažesniu nei 5,5 mm (7/32 in) ilgio varžtu (rekomenduojamas priveržimo momentas: 2,0 N・m).
    Priešingu atveju negalėsite tvirtai pritvirtinti fotoaparato ir fotoaparatas gali būti sugadintas.


Tvirtinimo varžtų (M3) angos

Naudokite trumpesnius nei 4,5 mm (3/16 colio) M3 varžtus (rekomenduojamas veržimo momentas: 0,6 N・m).

Jei naudosite kitokių nei nurodyta matmenų varžtus, gali nepavykti tvirtai pritvirtinti šio gaminio ir jis gali būti pažeistas.

Tvirtinimo varžtų angos yra šiose vietose:

  • Priekinė dalis: 4 vietos
  • Galinė dalis: 4 vietos
  • Viršus: 4 vietos
  • Šoninės pusės: 2 vietos kiekvienoje pusėje
  • Apačia: 4 vietos

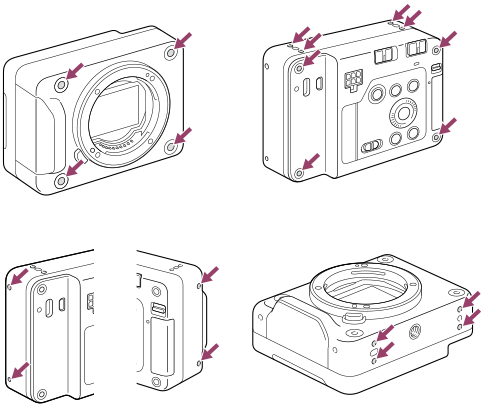

Iliustracija, kurioje nurodytos tvirtinimo varžtų angų padėtys
