Prijungimas prie maitinimo šaltinio
Norėdami prijungti šį gaminį prie maitinimo tiekimo įrenginio, pvz., kintamosios srovės adapterio, naudokite maitinimo ir valdymo kabelį (pridedama).
Prijunkite nuolatinės srovės kištuką, atitinkantį IEC60130-10 (JEITA standartai RC-5320A) TYPE4, prie pateikto maitinimo ir valdymo kabelio ir naudokite maitinimo šaltinį, kurio įtampa yra nuo 10,5 V iki 13,5 V. Rekomenduojame naudoti „Sony“ kintamosios srovės adapterį AC-UES1230MT.

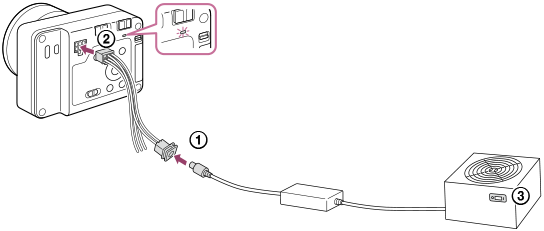

- Prijunkite maitinimo ir valdymo kabelį (pridedama) prie maitinimo tiekimo įrenginio, pvz., kintamosios srovės adapterio.
- Prijunkite maitinimo ir valdymo kabelį prie fotoaparato maitinimo ir valdymo jungties.
- Įjunkite maitinimo tiekimo įrenginį.
- Patikrinkite, ar šviečia fotoaparato maitinimo lemputė ir įsitikinkite, kad maitinimas fotoaparatui tiekiamas tinkamai.
- Maitinimo lemputės spalva rodo fotoaparato maitinimo būseną.
Kai šviečia žaliai (paleidimo būsena): maitinimas tiekiamas, o ON/OFF (maitinimo) jungiklis įjungtas
Kai šviečia raudonai (budėjimo būsena): maitinimas tiekiamas, o ON/OFF (maitinimo) jungiklis išjungtas
Patarimas
-
Prijungę atskirus įrenginius prie maitinimo ir valdymo jungties FOCUS / TRIGGER / EXPOSURE jungčių, šiam gaminiui galite siųsti fotoaparato fokusavimo (FOCUS) arba užrakto atleidimo (TRIGGER) komandą arba siųsti fiksavimo laiko signalą (EXPOSURE) į droną.
Kiekvienos jungties specifikacijas ir prijungimo būdus rasite skiltyje „Power & Control terminal specifications.“
Pastaba
- Galimo maitinimo šaltinio darbinės įtampos diapazonas yra nuo 10 V iki 18 V nuolatinės srovės. (Tai garantuotas šio gaminio gaunamos įtampos diapazonas (įtampa priimančiojoje pusėje).
- Kai fotografuojate nejudančius vaizdus, šiam gaminiui iškart gali prireikti maždaug 40 W galios. Naudokite 40 W ar didesnės galios maitinimo šaltinį. Be to, naudokite maitinimo įrenginį ir kabelį, atitinkančius jūsų šalies ar regiono įstatymus ir taisykles. Jei maitinimo šaltinio galia yra 40 W arba mažesnė, prieš naudodami patikrinkite veikimą.
- Jei naudojate kitą kabelį nei pridedamas maitinimo ir valdymo kabelis, įsitikinkite, kad tiekiamas maitinimas ir maitinimo lemputė šviečia raudonai, tada prijunkite HDMI kabelį arba USB kabelį ir įjunkite įjungimo / išjungimo (maitinimo) jungiklį. Jei maitinimo lemputė nešviečia raudona spalva, naudojamo kabelio jungtis gali būti netinkama.
- Jei maitinimo lemputė šviečia raudona spalva, nors įjungtas įjungimo / išjungimo (maitinimo) jungiklis, galimos toliau nurodytos sąlygos. Jei reikia, patikrinkite šiuos nustatymus, maitinimo šaltinio būseną ir kt.
- Maitinimo išjungimą nustatė programa, sukurta naudojant „Camera Remote SDK“.
- Buvo suaktyvinta energijos taupymo funkcija.
- Įvesties maitinimo įtampa yra mažesnė nei 10 V.
- Įvesties maitinimo įtampa yra didesnė nei 18 V.
- Fotoaparato temperatūra pakilo ir, siekiant apsaugoti gaminį, buvo išjungtas maitinimas.
