Maitinimo ir valdymo jungties specifikacijos

Jungčių techniniai duomenys

Molex Micro-Fit 3.0 6 kontaktas (430450622)

Maitinimo ir valdymo terminalo kontaktų išdėstymo iliustracija

Kontakto numeris Įvestis / išvestis Pavadinimas Function
1 ― ― Tai neveikiantis terminalas.
2 GND DC 10-18 V IN - Prijungtas prie GND.
3 Maitinimo šaltinis DC 10-18 V IN + Prijungtas prie maitinimo šaltinio.
4 Input FOCUS Taip užfiksuojamas fotoaparato fokusavimas su „Low“ įvestimi.
5 Input TRIGGER Fotografuojama su „Low“ įvestimi, kai FOCUS terminalo įvestis yra „Low“.
6 Išvestis EKSPOZICIJA Nuo tada, kai visiškai atidaroma priekinė uždanga, iki tol, kol baigiama ekspozicija (1 ms ar ilgiau), rodomas signalas „Low“ (žemas).

DC IN jungtis

Įvesties įtampa: 10 V–18 V

EKSPOZICIJOS terminalas (išvestis)

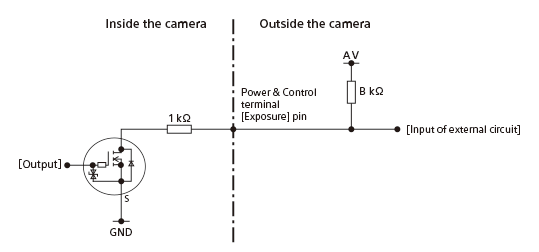

EKSPOZICIJOS terminalo signalų grandinės schema

Ekspozicija ON: atvira iškrova ON

Ekspozicija OFF: atvira iškrova OFF

  • Atviros iškrovos išėjimui reikalingas išorinės grandinės ištraukimo rezistorius. Sukonfigūruokite grandinę taip, kad ji atitiktų šią formulę.
    C ≥ A × 1/(B+1)

    A: PU maitinimo įtampa (V)
    B: PU varža (kΩ)
    C: išorinės grandinės VIL (V)

FOCUS terminalas / TRIGGER terminalas (įvestis)

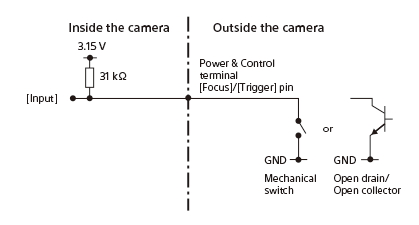

FOCUS /TRIGGER terminalo signalų grandinės schema

Focus ON: 0 V

Focus OFF: Open

Trigger ON: 0 V

Trigger OFF: Open

  • Šį kaištį prijunkite prie jungiklio, kuris gali persijungti tarp atviros (neprijungtos) ir GND (0 V) arba atviro nutekėjimo / atviro kolektoriaus grandinės.

Rekomenduojama laiko diagrama

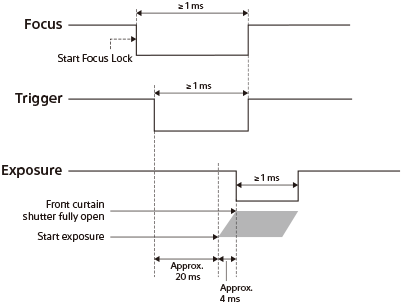

Fokusavimo / paleidimo / ekspozicijos signalo generavimo laiko diagrama

  • Kai fotografuojama naudojant fokusavimo ir paleidimo funkciją, fokusavimas turi būti įjungtas prieš įjungiant paleidimo funkciją.

Pastabos apie prijungimą

Kai jungiate FOCUS/TRIGGER/EXPOSURE terminalą prie kito įrenginio, o ne prie maitinimo šaltinio, prijunkite prijungto įrenginio GND (0 V) prie šio gaminio DC IN - gnybto.

Pastaba

  • Jei naudojate kitą kabelį, o ne pridedamą maitinimo ir valdymo kabelį, būtinai teisingai prijunkite prie maitinimo (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE terminalo. Prijungus prie netinkamo terminalo, kyla gedimo, rūkymo ar gaisro pavojus ir pan.
  • Jei nustatysite [Priority Set in AF-S] arba [Priority Set in AF-C] parinktį [AF] arba [Balanced Emphasis], o laikas nuo fokusavimo įjungimo iki paleidiklio įjungimo yra trumpas, gali nepavykti laiku sufokusuoti ir fotografuoti. Tokiu atveju pailginkite laiką, kol įsijungs paleidiklis, arba nustatykite [Priority Set in AF-S] arba [Priority Set in AF-C] parinktį [Release]. (Kai nustatyta parinktis [Release], fotografuojama net jei objektas nėra sufokusuotas.)
  • Net kai [Drive Mode] (eigos režimas) nustatyta į [Single Shooting] (vieno kadro fotografavimas), nepertraukiamai fotografuoti galima įjungiant / išjungiant fokusavimą / paleidiklį. Tačiau didžiausias nepertraukiamo fotografavimo greitis ribojamas taip. Be to, fotografavimo greitis gali sulėtėti pagal fotografavimo sąlygas.
    • Kai įjungiamas / išjungiamas paleidiklis, o fokusavimas išlaikomas įjungtas: iki maždaug 5 kadrų per sekundę
    • Kai fokusavimas ir paleidiklis išjungti / įjungti: iki maždaug 2,5 kadro per sekundę
