Atskirų įrenginių prijungimo pavyzdys

Atskirai prijungus maitinimo šaltinį, signalų generatorių, kompiuterį ir t. t. prie šio gaminio maitinimo ir valdymo jungties, C tipo USB jungties ir HDMI mikrolizdo, galima tiekti šiam gaminiui maitinimą, atlikti abipusį valdymą ir stebėseną.

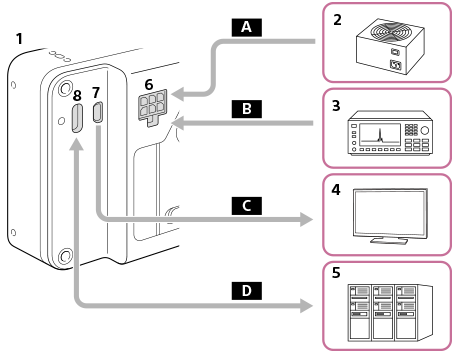

Fotoaparato prijungimo prie atskiro įrenginio pavyzdys

  1. Šis gaminys
  2. Maitinimo šaltinis
  3. Signalų generatorius
  4. Monitorius
  5. Kompiuteris, įranga ir kt.
  6. Maitinimo ir valdymo jungtis
  7. HDMI mikrolizdas
  8. „USB Type-C“ jungtis

Maitinimo tiekimas

FOCUS (fotoaparato fokusavimo komanda)
TRIGGER (fotoaparato užrakto atleidimo komanda)

Valdymo ekranas / „Live View“ (tiesioginė peržiūra) (HDMI)

Fotoaparato valdymas (USB)

PoE skaidiklio naudojimo pavyzdys

Jei naudojate PoE skaidiklį ir pan., galite tiekti maitinimo įtampą ir tuo pačiu metu valdyti fotoaparatą.

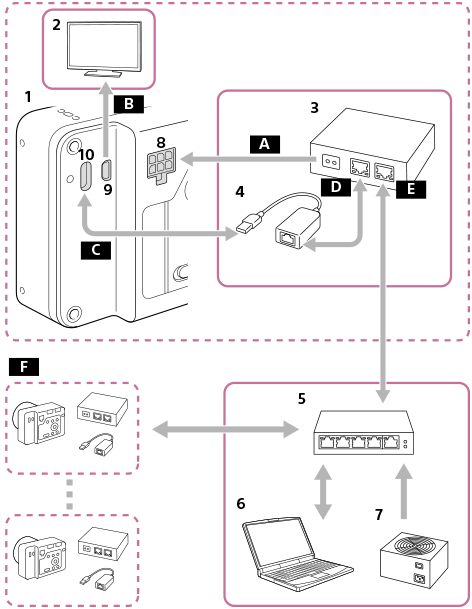

Fotoaparato prijungimo prie PoE skaidiklio pavyzdys

  1. Šis gaminys
  2. Monitorius
  3. PoE skaidiklis
  4. USB-LAN adapteris
  5. PoE perjungimo šakotuvas
  6. Asmeninis kompiuteris
  7. Maitinimo šaltinis
  8. Maitinimo ir valdymo jungtis
  9. HDMI mikrolizdas
  10. „USB Type-C“ jungtis

Maitinimo tiekimas

Valdymo ekranas / „Live View“ (tiesioginė peržiūra) (HDMI)

Fotoaparato valdymas (USB)

PoE OUT (LAN)

PoE IN (LAN)

Galimas daugiapakopis minėtos sistemos prijungimas.

Pastaba

  • Jungdami maitinimo ir valdymo jungtį FOCUS / TRIGGER / EXPOSURE prie kito įrenginio nei maitinimo šaltinis, prijunkite prijungto įrenginio GND (0 V) prie šio gaminio DC IN jungties.
